Switch PoE + NVR Gigabit à 12 ports avec affichage LED

TPE-3012L (Version v1.0R)

8 ports PoE+ Gigabit
2 port montants Ethernet Gigabit
2 logements montants SFP Gigabit
Alimentation PoE totale de 120 watts
Capacité de commutation de 24 Gb/s
Fixation dans un rack 1U (supports fournis)
Pratique affichage LED à 4 chiffres et sept segments

DISCONTINUED PRODUCT

The TPE-3012L (Version v1.0R) has been discontinued. It has been replaced by the TPE-3018LS (Version v1.0R). For a list of discontinued products, click here.

Le switch PoE+ NVR à 12 ports de TRENDnet, modèle TPE-3012L, est conçu pour une utilisation avec un système de surveillance NVR à 8 canaux. Outre les huit ports PoE+ Gigabit, ce switch NVR dispose de de quatre ports montant pour des connexions dédiées vers votre réseau, votre NVR et / ou vos périphériques NAS. Avec une alimentation totale de 120 watt, le TPE-3012L vous offre assez de puissance pour répondre aux plus applications de surveillance les pus exigeantes. Utilisez le pratique affichage LED frontal pour voir l'alimentation totale, la puissance disponible et l'alimentation par port. Sa conception installable sur rack et les LED frontaux s'intègrent aisément à vos solutions NVR et de surveillance IP existantes.

Un périphérique réseau doté de plusieurs ports Ethernet est connecté à deux caméras de sécurité via des câbles Ethernet, ce qui indique la fonctionnalité PoE (Power over Ethernet). L’appareil et les caméras comportent des icônes avec des symboles d’éclairs, renforçant la capacité PoE.

Switch NVR

Huit ports PoE+ Gigabit permettent aux utilisateurs de connecter huit caméras IP tout en offrant encore quatre ports montants Gigabit pour des connexions dédiées à votre réseau, votre NVR et / ou vos périphériques NAS.

Un périphérique réseau est représenté avec plusieurs ports, dont huit ports Ethernet et deux ports supplémentaires sur le côté droit. Sous l’appareil, deux caméras de sécurité et un point d’accès sans fil sont connectés au périphérique réseau, avec une étiquette indiquant 120 watts. Les caméras sont connectées aux ports Ethernet, ce qui suggère une configuration PoE (Power over Ethernet).

Alimentation PoE

Une capacité d'alimentation PoE+ de 120 watt fournit une alimentation PoE jusqu'à huit périphériques Power over Ethernet.

Un schéma de configuration de réseau avec des tubes cylindriques représentant le transfert de données à haut débit. Les icônes à l’intérieur des tubes affichent différents types de données telles que des notes de musique, des documents et des fichiers vidéo. Le texte au centre indique les vitesses gigabit et les trames étendues jusqu’à 10 Ko, avec des flèches indiquant la direction du flux de données.

Mise en réseau Gigabit

Les ports Gigabit offrent une capacité de commutation de 24 Gb/s et sont compatibles avec les trames Jumbo jusqu'à 10 KB.

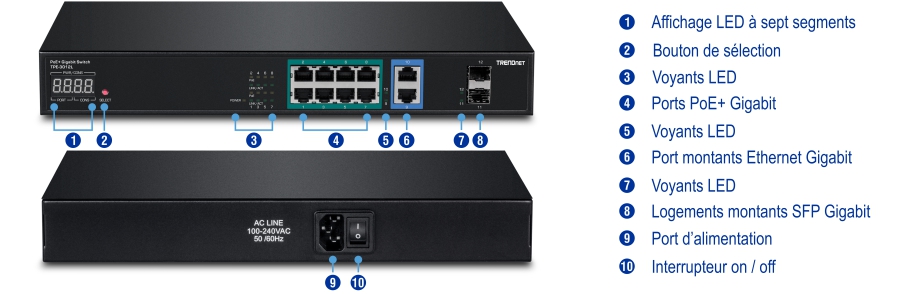

Le commutateur PoE Gigabit dispose d’une vue frontale avec un affichage à sept segments, un bouton de sélection, des indicateurs LED, huit ports Gigabit PoE+, deux ports de liaison montante Gigabit Ethernet et deux emplacements de liaison montante fibre Gigabit SFP. La vue arrière comprend un port d’alimentation et un interrupteur marche/arrêt. Chaque composant est étiqueté pour faciliter l’identification et la compréhension des fonctionnalités et des options de connectivité.

Switch PoE+ NVR

Conception du matériel

Son solide boîtier métallique et sa conception installable dans un rack offre également huit ports PoE+ Gigabit, deux ports Gigabit cuivre et deux logements SFP Gigabit pour des connexions montantes

Affichage LED à 7 segments

Surveillez l'alimentation PoE, la puissance PoE disponible et l'alimentation PoE par port

Puissance d'alimentation

L'alimentation PoE de 120 watts fournit jusqu'à 30 watts par port

Installable dans un rack

Conception 1U 19” standard (supports fournis)

Normes	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3ab IEEE 802.3z IEEE 802.3af IEEE 802.3at
Interface du périphérique	8 ports PoE Gigabit 2 ports Ethernet Gigabit 2 logements SFP Gigabit partagés Voyants LED Affichage LED à 4 chiffres et sept segments
Débit de transfert des données	Ethernet: 10 Mb/s (half duplex), 20 Mb/s (full duplex) Fast Ethernet: 100 Mb/s (half duplex), 200 Mb/s (full duplex) Gigabit: 2000Mbps (full duplex)
Performances	Contrôle Broadcast storm Auto apprentissage des configurations réseau Mémoire tampon RAM: 512 kb Matrice de commutation: 24 Gb/s Tableau des adresses MAC: Entrées de 8 K Débit de transmission: 17,8 Mb/s (paquets de 64 octets) Trame Jumbo: 10 kb Entrée: 110 – 240 V AC, 50/60 Hz Consommation: 7 watts (sans périphérique alimenté)
PoE	Alimentation PoE: 120 watts Alimentation PoE par port: 30 watts Protection contre les surtensions Protection contre les court-circuits
Operating Temperature	0 – 40 °C (32 – 104 °F)
Humidité en fonctionnement	Max. 90% sans condensation
Dimensions	330 x 200 x 44 mm (13 x 7.9 x 1.7 pouces)
Weight	1.8 kg (4 lbs.)
Certifications	CE FCC UL
Garantie	3 ans

CONTENU DE L'EMBALLAGE

TPE-3012L
Guide d'installation rapide
Kit de montage
Cordon d'alimentation

Toutes les références au débit ne sont données qu’à titre de comparaison. Les spécifications, la taille et la forme du produit sont sujettes à modification sans avis préalable, et l’apparence réelle du produit peut différer de celle illustrée ici.
