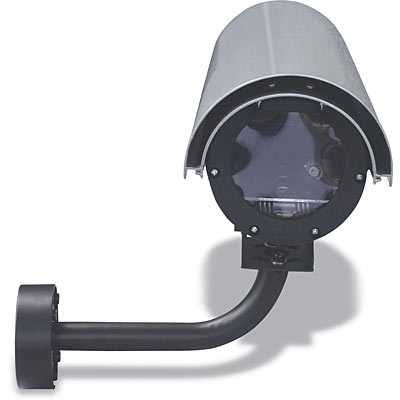

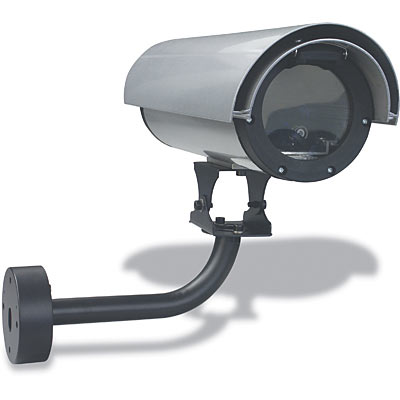

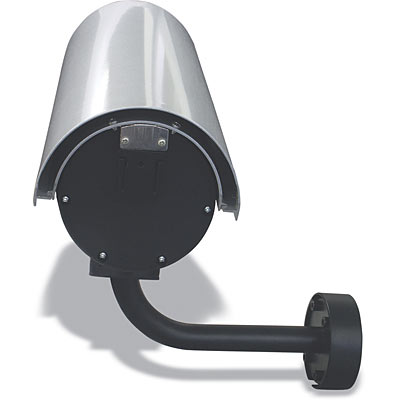

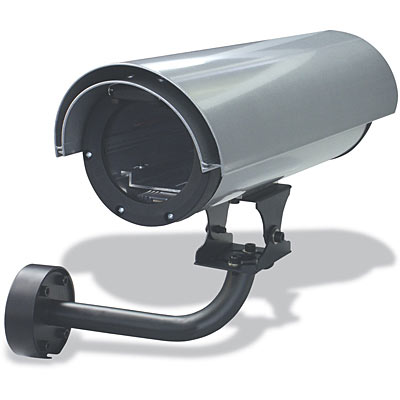

Наружный корпус для камеры с обогревателем и вентилятором (для TV-IP101(W), 201(W) и 301(W))

15-AH28B   (Version A1)

  • Built in heater and fan for extreme environments
  • Insulated aluminum construction protects against extreme weather
  • Anti-tamper cable management
DISCONTINUED PRODUCT
The 15-AH28B (Version A1) has been discontinued. For a list of discontinued products, click here.
Технические Описания
Datasheet (English)
Имя файла : EN_Spec_15-AH28B(A1).pdf
Дата
27.6.2007
Размер файла
207.32 kb
Загрузка Email
Datasheet (Français)
Имя файла : FR_Spec_15-AH28B(A1).pdf
Дата
27.6.2007
Размер файла
201.25 kb
Загрузка Email
Datasheet (Deutsch)
Имя файла : GE_Spec_15-AH28B(A1).pdf
Дата
27.6.2007
Размер файла
201.05 kb
Загрузка Email
Datasheet (Español)
Имя файла : SP_Spec_15-AH28B(A1).pdf
Дата
27.6.2007
Размер файла
200.79 kb
Загрузка Email
Datasheet (Pусский)
Имя файла : RU_Spec_15-AH28B(A1).pdf
Дата
27.6.2007
Размер файла
501.97 kb
Загрузка Email
Руководство по быстрой установке
Руководство по быстрой установке (English)
Имя файла : EN_Web_QIG_15AH-28B(wireless).pdf
Дата
8.3.2007
Размер файла
416.92 kb
Загрузка
Руководство по быстрой установке (English)
Имя файла : EN_Web_QIG_15AH-28B(wired).pdf
Дата
8.3.2007
Размер файла
403.01 kb
Загрузка
Руководство пользователя
User Guide
Имя файла : UG_15AH28B.pdf
Дата
28.9.2005
Размер файла
429.07 kb
Загрузка
Изображения

JPEG Image
Размер файла: 983.47 kb
Дата: 8/4/2008
Загрузка

JPEG Image
Размер файла: 423.23 kb
Дата: 8/4/2008
Загрузка

JPEG Image
Размер файла: 339.84 kb
Дата: 8/4/2008
Загрузка

TIFF Image
Размер файла: 2.95 mb
Дата: 8/4/2008
Загрузка

TIFF Image
Размер файла: 3.88 mb
Дата: 8/4/2008
Загрузка

TIFF Image
Размер файла: 3.00 mb
Дата: 8/4/2008
Загрузка

JPEG Image
Размер файла: 292.96 kb
Дата: 8/4/2008
Загрузка

TIFF Image
Размер файла: 2.74 mb
Дата: 8/4/2008
Загрузка
Пункты
Размер корпуса
  • L mm
  • W mm
  • D mm
  • 440
  • 139
  • 119
Макс. разм. камеры
  • L mm
  • W mm
  • H mm
  • 195
  • 70
  • 70
Вес
  • 2кг
Своб. оконное пространство
  • Ψ78
Стекло
  • 3 mm
Материал корпуса
  • Алюминий
Отделка
  • Светло-серый порошок - покрытие корпуса, черные концевые заглушки
Предполагаемое использование
  • Вне помещения
Нагреватель
  • Включение при 5°C ± 2°C
  • выключение при 10°C ± 2°C
Вентилятор
  • Включение при подаче электроэнергии
Электропитание
  • 90 ~ 230 В пер. тока
Кронштейн для тяжелого режима
  • Для предотвращения повреждения кабель камеры пропускается через центральную часть кронштейна
  • Макс. нагрузка: 10 кг
  • Конструкция: стальная
  • Крепление: 4 винта
  • Вес: 230 мм
  • Угол поворота: 90
  • Угол наклона: 120
  • Вес: 4.7 кг
  • Габариты: 6,7 x 3 x 48 см
  • TV-IP100 / TV-IP100W
  • TV-IP201 / TV-IP201W / TV-IP201P
  • TV-IP301 / TV-IP301W
Содержимое упаковки
  • 15-AH28B Aluminum Housing w/ Steel Bracket

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
