6-Портовый промышленный Гбит настенный коммутатор с передним доступом и с питанием по Ethernet PoE+

TI-PG62F (Version V1)

  • 4 х гигабитных порта PoE+
  • 2 x Гбит SFP слоты
  • Бюджет мощности PoE 120 Вт
  • Коммутационная способность 12Гбит/с
  • Скорость пересылки: 8,9 Мбит/с (размер пакета в 64 байта)
  • Поддержка Jumbo-кадров до 10 Кбайт
  • Корпус из твердого металла класса IP40
  • Включает в себя монтажный кронштейн для DIN-рейки и комплект для магнитного настенного крепления
  • Диапазон рабочих температур: -40° – 75° C (-40° – 167° F)
  • Резервные входы питания с защитой от перегрузки
  • Сигнализационное реле, вызванное отключением питания
  • Электропитание продается отдельно (модели: TI-S15052, TI-S24052, TI-S12048, TI-S24048, и 48VDC3000)
  • NDAA / TAA compliant (U.S. and Canada only)
NDAA/TAA Compliant

Модели Промышленного Гбит Настенного Коммутатора с Передним Доступом и с питанием по Ethernet PoE+ компании TRENDnet хорошо подходят для IP-видеонаблюдения, IoT и сетей автоматизации для дома и бизнеса. Данные прочные промышленные Гбит плоские коммутаторы обеспечивают фронтальный доступ к портам и интерфейсам питания для облегчения установки. Плоская форма и компактные размеры делают их идеальными для установки в шкафу с ограниченным пространством. Каждый прочный промышленный коммутатор с передним доступом имеет Гбит порты PoE+ для подключения таких устройств, как точки беспроводного доступа, IP-камеры и устройства IoT. Данные прочные коммутаторы с передним доступом оснащены металлическим корпусом с защитой IP40, который выдерживает высокую степень вибрации и ударов и работает в широком температурном диапазоне от -40° до 75 °C (-40° - 167° F) в производственных условиях.

TI-PG62F 6-портовый промышленный гигабитный PoE+ коммутатор для настенного монтажа с фронтальным доступом, установленный в сетевом шкафу, подчеркивающий его плоский и компактный размер, идеальный в условиях ограниченного пространства.

Настенный коммутатор с передним доступом

Настенный плоский коммутатор обеспечивает фронтальный доступ к портам и интерфейсам питания для облегчения установки. Плоская форма и компактные размеры делают его идеальными для установки в шкафу с ограниченным пространством.

TI-PG62F 6-портовый промышленный гигабитный PoE+ коммутатор для настенного монтажа с фронтальным доступом, с тремя подключенными устройствами (две камеры и точка доступа) с использованием бюджета питания PoE в 120 Вт.

Питание по Ethernet PoE+

Бюджет мощности с питанием по Ethernet PoE в 240 Вт обеспечивает питание PoE от прочного промышленного коммутатора с передним доступом для восьми устройств Power over Ethernet.

Четыре иконки, каждая из которых представляет различные функции или защиты: Устройство с Линиями Вибрации: указывает на вибро- или ударопрочность, Термометр: означает устойчивость к температурам, Молния: представляет электрическую устойчивость или защиту от электрических перенапряжений, Текст “IP40”: указывает на конкретный уровень защиты от проникновения (IP) от пыли и воды.

Прочный промышленный дизайн

Коммутатор с передним доступом оснащен металлическим корпусом с защитой IP40, который выдерживает высокую степень вибрации и ударов и работает в широком температурном диапазоне от -40 ° до 75 °C (-40° - 167° F) в производственных условиях.

На иллюстрации изображено двухэтажное здание с акцентом на складскую зону на первом этаже и офисное помещение на верхнем этаже. На первом этаже находится несколько складских помещений, расположенных в ряды, со стеллажом у задней стены и дверью справа. На верхнем этаже есть несколько столов и стульев, что создает ощущение офисной обстановки. На наружных стенах здания установлены камеры видеонаблюдения. Круглая вставка в правом верхнем углу показывает крупным планом 6-портовый промышленный гигабитный коммутатор PoE+ для фронтального монтажа и блок питания в корпусе. Сцена также включает в себя припаркованный автомобиль на переднем плане, что указывает на внешнюю обстановку здания.

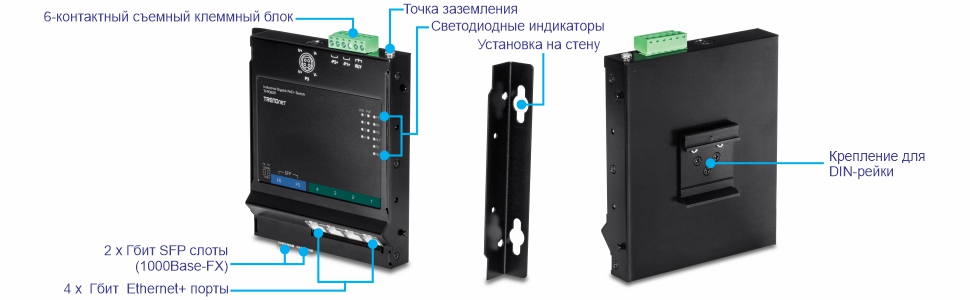

Сетевое устройство со съемной клеммной колодкой с шестью контактами в верхней части, точкой заземления и светодиодными индикаторами на передней панели. Он оснащен двумя гигабитными SFP-слотами (100/1000Base-FX) и четырьмя гигабитными портами PoE+ в нижней части. Устройство может быть установлено с помощью настенного крепления или крепления на DIN-рейку. Настенное крепление представляет собой отдельный кронштейн, в то время как крепление на DIN-рейку крепится к задней части устройства. Устройство имеет черный цвет и прямоугольную форму с надписями, указывающими на конкретные детали и их функции.

Сетевые порты

4 х Гбит портов PoE+, 2 х Гбит SFP-слота

Питание по Ethernet

Поставляет до 30 Вт мощности с питанием по Ethernet PoE+ на каждый порт при общем бюджете питания PoE в 120 Вт

Конструкция аппаратного обеспечения

Настенная конструкция обеспечивает фронтальный доступ к портам и интерфейсам питания для облегчения установки.

компактный

Плоская форма и компактные размеры идеальны для установки в шкафу с ограниченным пространством.

Оборудование для монтажа

Включает в себя монтажный кронштейн для DIN-рейки и комплект для магнитного настенного крепления

Мощность коммутации

Коммутационная способность 12 Гбит / с

Резервная мощность

Двойные входы питания обеспечивают резервное питание с защитой от сверхтоков перегрузки, а выходное сигнальное реле предупреждает о сбое источника питания. (Электропитание продается отдельно, модели: TI-S12048, TI-S24048, и 48VDC3000)

Реле сигнализации

Выход сигнального реле, срабатывающего в случае перебоев в подаче питания на основной и/или резервный каналы

Jumbo-кадр

Отправляет большие пакеты или Jumbo-кадры (до 10 Кбайт) для повышения производительности

Широкий диапазон температур

Прочный промышленный корпус выдерживает широкий диапазон рабочих температур от -40° до 75 °C (-40° - 167° F) и позволяет устанавливать устройство в экстремальных условиях с горячей или холодной рабочей средой

Ударная и вибрационная стойкость

Прочный дизайн рассчитан на удары (EN 60068-2-27), свободное падение (EN 60068-2-32) и вибрацию (EN 60068-2-6) для промышленных установок

Электромагнитное соответствие

Соответствует промышленным сертификатам EMS (IEC 61000-4-2) ПАЗ: Контакт: 6 кВ | Воздух: 8 кВ, (IEC 61000-4-4) Быстрый Переходный Режим: Мощность: 2 кВ | Сигнал: 2 кВ (61000-4-5) Выброс напряжения: Мощность: 2 кВ | Сигнал: 2 кВ

Светодиодные индикаторы

Светодиодные индикаторы передают мощность и состояние порта

Точка заземления

Точка заземления защищает оборудование от внешних электрических перенапряжений

Стандарты
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Интерфейс устройства
  • 24 х Гбит Ethernet + порты
  • 2 x Гбит SFP слоты (100/1000Base-FX)
  • 6-контактный съемный клеммный блок
  • Светодиодные индикаторы
  • Крепление для DIN-рейки
  • Установка на стену
  • Магнитное крепление
  • Точка заземления
Скорость передачи данных
  • Для обычного Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс)
  • Для скоростного Ethernet: 100 Мбит/с (полудуплекс), 200 Мбит/с (полный дуплекс)
  • Для гигабитных сетей: 2000 Мбит/с (полный дуплекс)
  • SFP: 2000 Мбит / с (полный дуплекс)
Рабочие характеристики
  • Буфер памяти данных: 128 Кбайт
  • Коммутационная матрица: 12 Гбит/с
  • Таблица MAC-адресов: 1K записей
  • Jumbo-кадры: 10 Кбит
  • Скорость пересылки: 8.9 Мбит / с (размер пакета в 64 байта)
Особые характеристики
  • Усиленные компоненты способны выдерживать экстремальные температуры
  • Резервные входы питания
  • Адаптер питания DIN (продается отдельно: модель 48VDC3000)
  • Поддержка ПАЗ 8kV
  • Низкопрофильный дизайн
Мощность постоянного тока
  • Вход: 48 – 56 В постоянного тока
  • Совместимый источник питания: TI-S15052, TI-S24052, TI-S12048, TI-S24048 (продается отдельно)
  • Макс. потребление: 7.2 Вт (не PoE)
Мощность переменного тока
  • Вход: 100 - 240 В переменного тока, 50/60 Гц, 2А
  • Совместимый адаптер питания: 48VDC3000 (продается отдельно)
  • Выход: 48 В пост. Тока, 3,34 А, 160 Вт макс.
PoE
  • Ethernet ресурс: 120 Вт при 56 В постоянного тока
Переключатель DIP
  • DIP 1: ВЫКЛ (по умолчанию F6 SFP 1000 Мбит/с)
  • ВКЛ (F6 SFP 100 Мбит/с)
  • DIP 2: ВЫКЛ (по умолчанию F5 SFP 1000 Мбит/с)
  • ВКЛ (F5 SFP 100 Мбит/с)
Клеммная колодка
  • Резервные входы питания, контакт сигнализационного реле, 6-контактный
  • Диапазон проводов: 0.34 мм^2 - 2.5 мм^2
  • Одножильный провод (AWG): 12-24/14-22
  • Многожильный провод (AWG): 12-24/14-22
  • Крутящий момент: 5 фунт. – дюйм / 0,5 Нм / 0,56 Нм
  • Длина оголенной части провода: 7 - 8 мм
Контакт реле сигнализации
  • Релейные выходы с допустимой токовой нагрузкой 1 А, 24 В постоянного тока
  • Режим разомкнутой цепи при подключении двух источников питания
  • Режим разомкнутой цепи при подключении одного источника питания
MTBF
  • 500 000 часов
Корпус
  • Металлический корпус класса IP40
  • Крепление для DIN-рейки
  • Установка на стену
  • Магнитное крепление
  • Точка заземления
Рабочая температура
  • - 40° – 75° C (-40° – 167° F)
Рабочая влажность
  • Макс. 95% без конденсата
Размеры
  • 150 x 145 x 26.7mm (5.9 x 5.7 x 1.1 дюйм)
Вес
  • 420 г (14,8 унц.)
Сертификаты
  • CE
  • FCC
  • Амортизатор (IEC 60068-2-27)
  • Падение (IEC 60068-2-32)
  • Вибрация (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Гарантия
  • 3 года

Содержимое упаковки
  • TI-PG62F
  • Руководство по быстрой установке
  • Съемная клеммная колодка
  • DIN-рейка и комплект для настенного и магнитного крепления

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
