5-Портовый промышленный Гбит настенный коммутатор с передним доступом и с питанием по Ethernet PoE+

TI-PG50F (Version v2.1R)

  • 4 х Гбит Ethernet + порты
  • 1 х гигабитных портов
  • Бюджет мощности PoE 120 Вт
  • Коммутационная способность 10 Гбит / с
  • Поддержка Jumbo-кадров до 9 Кбайт
  • Корпус из твердого металла класса IP40
  • Включает в себя монтажный кронштейн для DIN-рейки и комплект для магнитного настенного крепления
  • Диапазон рабочих температур: -40° – 75° C (-40° – 167° F)
  • Резервные входы питания с защитой от перегрузки
  • Сигнализационное реле, вызванное отключением питания
  • Электропитание продается отдельно (модели: TI-S15052, TI-S24052, TI-S12048, TI-S24048, и 48VDC3000)
  • NDAA / TAA compliant (U.S. and Canada only)
NDAA/TAA Compliant

Модели 5-Портового промышленного Гбит настенного коммутатора с передним доступом и с питанием по Ethernet PoE+ компании TRENDnet хорошо подходят для IP-видеонаблюдения, IoT и сетей автоматизации для дома и бизнеса. Данные прочные промышленные Гбит плоские коммутаторы обеспечивают фронтальный доступ к портам и интерфейсам питания для облегчения установки. Плоская форма и компактные размеры делают их идеальными для установки в шкафу с ограниченным пространством. Каждый прочный промышленный коммутатор с передним доступом имеет Гбит порты PoE+ для подключения таких устройств, как точки беспроводного доступа, IP-камеры и устройства IoT. Данные прочные коммутаторы с передним доступом оснащены металлическим корпусом с защитой IP40, который выдерживает высокую степень вибрации и ударов и работает в широком температурном диапазоне от -40° до 75°C (-40° - 167°F) в производственных условиях.

TI-PG50F, установленный в сетевом шкафу, подчеркивающий его плоский и компактный размер, идеальный в условиях ограниченного пространства.

Настенный коммутатор с передним доступом

Настенный плоский коммутатор обеспечивает фронтальный доступ к портам и интерфейсам питания для облегчения установки. Плоская форма и компактные размеры делают его идеальными для установки в шкафу с ограниченным пространством.

TI-PG50F с тремя подключенными устройствами (две камеры и точка доступа), использующими бюджет питания PoE в 120 Вт.

Питание по Ethernet PoE+

Бюджет мощности с питанием по Ethernet PoE в 120 Вт обеспечивает питание PoE от прочного промышленного коммутатора с передним доступом для пяти устройств Power over Ethernet.

Четыре иконки, каждая из которых представляет различные функции или защиты: Устройство с Линиями Вибрации: указывает на вибро- или ударопрочность, Термометр: означает устойчивость к температурам, Молния: представляет электрическую устойчивость или защиту от электрических перенапряжений, Текст “IP40”: указывает на конкретный уровень защиты от проникновения (IP) от пыли и воды.

Прочный промышленный дизайн

Коммутатор с передним доступом оснащен металлическим корпусом с защитой IP40, который выдерживает высокую степень вибрации и ударов и работает в широком температурном диапазоне от -40 ° до 75 °C (-40° - 167° F) в производственных условиях.

Иллюстрация в стиле чертежа склада с рядами складских помещений на первом этаже и офисным помещением со столами и стульями на верхнем этаже. Камеры видеонаблюдения расположены на внешних стенах, а снаружи припаркован автомобиль. На врезке крупным планом показан 5-портовый промышленный гигабитный коммутатор фронтального доступа PoE+ и блок питания в корпусе внутри объекта.

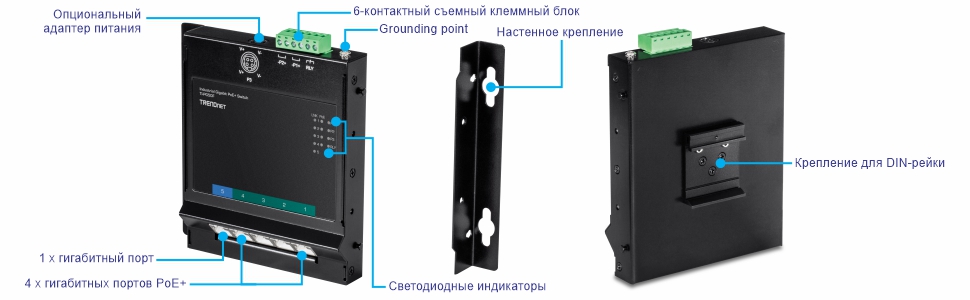

Вид промышленного коммутатора TRENDnet спереди с маркированными компонентами: дополнительный адаптер питания, 6-контактная съемная клеммная колодка, точка заземления, светодиодные индикаторы, один гигабитный порт и четыре гигабитных порта PoE+. На виде сбоку отображается настенное крепление. Вид сзади имеет крепление на DIN-рейку.

Сетевые порты

4 x Гбит порта PoE+ и 1 x Гбит порт

Питание по Ethernet

Поставляет до 30 Вт мощности с питанием по Ethernet PoE+ на каждый порт при общем бюджете питания PoE в 120 Вт

Дизайн оборудования

Настенная конструкция обеспечивает фронтальный доступ к портам и интерфейсам питания для облегчения установки.

Компактный

Плоская форма и компактные размеры делают коммутатор с передним доступом идеальными для установки в шкафу с ограниченным пространством

Оборудование для монтажа

Включает в себя монтажный кронштейн для DIN-рейки и комплект для магнитного настенного крепления

Мощность коммутации

Коммутационная способность 10 Гбит / с

Резервная мощность

Двойные входы питания обеспечивают резервное питание с защитой от сверхтоков перегрузки, а выходное сигнальное реле предупреждает о сбое источника питания. (электропитание продается отдельно: TI-S15052, TI-S24052, TI-S12048, TI-S24048, и 48VDC3000)

Реле сигнализации

Реле сигнализации, вызванное отключением питания основной и / или резервной мощности

Jumbo-кадры

Посылает большие пакеты или Jumbo-кадры (до 9 КБ), повышая таким образом производительность

Широкий диапазон температур

Прочный промышленный корпус выдерживает широкий диапазон рабочих температур от -40° до 75 °C (-40° - 167° F) и позволяет устанавливать устройство в экстремальных условиях с горячей или холодной рабочей средой

Ударная и вибрационная стойкость

Прочный дизайн рассчитан на удары (EN 60068-2-27), свободное падение (EN 60068-2-32) и вибрацию (EN 60068-2-6) для промышленных установок

Точка заземления

Точка заземления защищает оборудование от внешних электрических перенапряжений

Светодиодные индикаторы

Коммутатор с передним доступом имеет светодиодные индикаторы, которые передают мощность и состояние порта

Стандарты
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Интерфейс устройства
  • 4 х гигабитных портов PoE+
  • 1 х гигабитный порт
  • 6-контактный съемный клеммный блок
  • Светодиодные индикаторы
  • Крепление для DIN-рейки
  • Настенное крепление
  • Точка заземления
Скорость передачи данных
  • Для обычного Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс)
  • Для скоростного Ethernet: 100 Мбит/с (полудуплекс), 200 Мбит/с (полный дуплекс)
  • Для гигабитного Ethernet: 2000 Мбит/с (полный дуплекс)
Представление
  • Буфер памяти данных: 128 KB
  • Коммутационная Матрица: 10 Гбит/с
  • Таблица MAC-адресов: 2 тыс. записей
  • Jumbo-кадры: 9 КБ
  • Скорость пересылки: 7.44 Мбит / с (размер пакета в 64 байта)
Особенности
  • Компоненты повышенной прочности, рассчитанные на экстремальные температуры
  • Двойные резервные входы питания
  • Поддержка функции автоматического согласования
  • Автоматическая организация хранения и передачи
  • Автоматическое запоминание адресов и их «устаревание»
  • Поддержка ПАЗ 8kV
Мощность постоянного тока
  • Вход: 48 – 56 В постоянного тока
  • Совместимый источник питания: TI-S24048 (продается отдельно)
  • Макс. потребление: 5 Вт (не PoE)
Мощность переменного тока
  • Вход: 100 – 240 В пост. тока, 50/60 Гц, 2 А
  • Совместимый источник питания: 48VDC3000 (продается отдельно)
  • Выход: 48 В постоянного тока, 3,34 А, 160 Вт макс.
PoE
  • PoE Ethernet ресурс: 120 Вт при 56 В постоянного тока
Терминальный блок
  • Резервные входы питания, контакт сигнализационного реле, 6-контактный
  • Диапазон проводов: 0.34 мм^2 - 2.5 мм^2
  • Одножильный провод (AWG): 12-24/14-22
  • Многожильный провод (AWG): 12-24/14-22
  • Крутящий момент: 5 фунт. – дюйм / 0,5 Нм / 0,56 Нм
  • Длина оголенной части провода: 7 - 8 мм
Контакт реле сигнализации
  • Релейные выходы с допустимой токовой нагрузкой 1 А, 24 В постоянного тока
  • Режим разомкнутой цепи при подключении двух источников питания
  • Режим разомкнутой цепи при подключении только одного источника питания
MTBF
  • 454,556 часов
Корпус
  • Металлический корпус класса IP40
  • Крепление для DIN-рейки
  • Установка на стену
  • Магнитное крепление
  • Точка заземления
Рабочая температура
  • -40° – 75° C (-40° – 167° F)
Рабочая влажность
  • Макс. 95% без конденсата
Dimensions
  • 120 x 145 x 25mm (4,7 x 5,7 x 1 дюйм.)
Вес
  • 510g (1,2 у.)
Сертификаты
  • CE
  • FCC
  • Удар (IEC 60068-2-27)
  • Падение (IEC 60068-2-32)
  • Вибрация (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Гарантия
  • 3 года

Содержимое упаковки
  • TI-PG50F
  • Руководство по быстрой установке
  • Съемная клеммная колодка
  • DIN-рейка и комплект для настенного и магнитного крепления

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
