4-канальный видеорегистратор PoE HD

TV-NVR104K (Version v1.0R)

Автономный 4-канальный видеорегистратор с поддержкой PoE
Предустановленный диск HDD SATA на 1 ТБ
В комплекте - две наружные HD-камеры модели TV-IP320PI от TRENDnet
Plug and Play подключение до 4 камер*
Поддержка записи видео в разрешении Full HD 720p
Более 6,5 суток непрерывной записи**
Соответствует стандартам ONVIF

DISCONTINUED PRODUCT

The TV-NVR104K (Version v1.0R) has been discontinued. It has been replaced by the TV-NVR408 (Version v1.0R). For a list of discontinued products, click here.

Автономный 4-канальный видеорегистратор PoE HD модели TV-NVR104K с удобным дисплеем, хранилищем и средствами управления, которые поддерживают plug and play установку камер с поддержкой PoE*. TV-NVR104K идет с предустановленным жестким диском емкостью 1 ТБ и двумя мощными наружными инфракрасными IP-камерами 1,3 Мп HD с поддержкой PoE модели TV-IP320PI. Видеорегистратор объединяет в сеть и питает до 4 камер PoE*, автоматически определяет камеры от TRENDnet, записывает более 6,5 суток непрерывного видео** и поддерживает продвинутое воспроизведение.

Полнокомплектный сетевой HD-видеорегистратор

Этот HD-регистратор поставляется с жестким диском емкостью 1 ТБ, двумя наружными камерам высокого разрешения с поддержкой PoE, сетевыми кабелями и мышью в комплекте (дисплей продается отдельно).

Подключай и включай

Регистратор автоматически подаст питание на камеры от TRENDnet посредством PoE - просто подключите к нему идущие в комплекте камеры и еще дополнительно две камеры от TRENDnet с поддержкой PoE.

Интуитивно понятный интерфейс

Пользователи оценят интуитивно понятный и простой в пользовании интерфейс управления - быструю навигацию, запись по расписанию и продвинутые настройки воспроизведения.

Коробка для системы видеонаблюдения включает в себя две камеры с маркировкой TV-IP320PI, устройство с маркировкой TV-NVR104, адаптер питания, мышь, кабель HDMI, компакт-диск, краткое руководство по установке, оборудование для монтажа камеры, сетевой кабель и два сетевых кабеля длиной 100 футов. Требуется HD-дисплей с портом HDMI, но он продается отдельно.

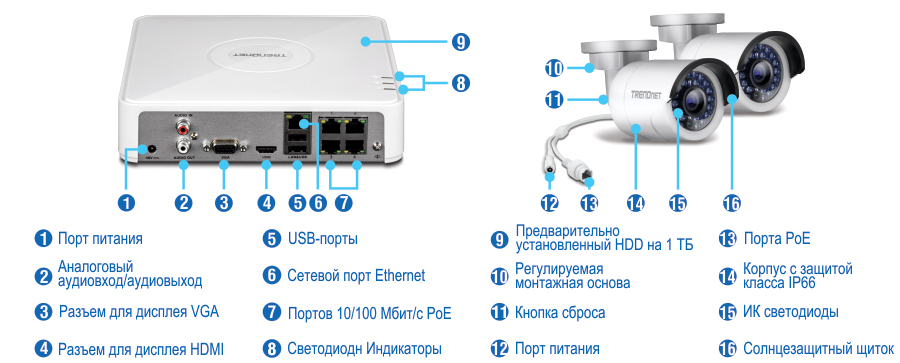

Система видеонаблюдения включает в себя сетевой видеорегистратор с портом питания, аналоговый аудиовход и выход, порт дисплея VGA, порт дисплея HDMI, порты USB, сетевой порт Ethernet, порты PoE 10/100 Мбит/с, светодиодные индикаторы и предустановленный жесткий диск емкостью 1 ТБ. Камеры видеонаблюдения оснащены регулируемым монтажным оборудованием, кнопкой сброса, портом питания, портом PoE, корпусом IP66, инфракрасными светодиодами и солнцезащитным козырьком.

Аппаратные средства TV-NVR104

Порты PoE

Plug and play подключение IP-камер с поддержкой PoE к четырем портам PoE (IEEE 802.3af) с суммарным бюджетом в 35 Вт

Хранение данных

Предустановленный жесткий диск SATA на 1 ТБ

Сетевой порт

Сетевой порт Ethernet

Порты для дисплея

Порты HDMI и VGA для дисплея

Разъемы для аудио

Разъемы входа/выхода для аудио

Порты USB

Один порт USB для мыши, которая идет в комплекте, и один - для средств резервного копирования и обновления прошивки

Управление TV-NVR104

Удаленный доступ

Получайте доступ к видеорегистратору по сети интернет

Установка камеры

Автоопределение камер от TRENDnet*

Просмотр в реальном времени

Одонодисплейный и четырехдисплейный режимы с автопоиском в разное время

Управление камерой

Для каждой камеры устанавливайте режим экрана, настройки изображения, функции PTZ, детекторов движения, маски секретности и степень сжатия видео

Запись видео

Записывайте видео в разрешении Full HD 720p со скоростью 30 кадров в секунду со сжатием в H.264 (идущие в комплекте камеры TV-IP320PI записывают в разрешении 1280 x 960)

Время записи

(A) 6,5 суток записи с одной камеры: 4 камеры с непрерывной записью в разрешении 1280 x 960 со скоростью 30 кадров в секунду
(B) 8,5 суток записи с одной камеры: 4 камеры с непрерывной записью в разрешении 720p со скоростью 30 кадров в секунду

Расписание записи

Создавайте расписания записи и активации детекторов движения на неделю для каждой камеры с перезаписью видео при переполнении хранилища

Расширенные инструменты воспроизведения

Продвинутое воспроизведение и архивация видео с быстрой навигацией по временной шкале и календарю

Экспорт видео

Быстро экспортируйте определенные типы видео через определенное время

Поддержка динамического DNS

Поддержка dyn.com и no-ip.com

IPv6

Поддержка IPv6

ONVIF

Соответствует стандартам ONVIF

Аппаратные средства TV-IP320PI

Регулируемые кронштейны

Полностью регулируемые крепежные кронштейны обеспечивают гибкость установки

PoE

Экономия на установке благодаря технологии Power over Ethernet (IEEE 802.3af)

Для использования вне помещения прямо из коробки

Класс защиты от погодных воздействий IP66 и диапазон рабочих температур от -30 до +60 °C (-22 – 140 °F)

1,3 МП

Записывайте HD-видео в разрешении 1280x960 со скоростью 30 кадров в секунду со сжатием в H.264

Ночное видение

Ночное видение до 30 метров (100 футов) в полной темноте

Технология Smart IR

Динамическая регулировка инфракрасного диапазона оптимизирует видимость в темное время суток

Технология D-WDR

Цифровое увеличение динамического диапазона (D-WDR) улучшает качество видео в условиях высококонтрастного освещения

IPv6

Поддержка IPv6

ONVIF

Соответствует стандартам ONVIF

TV-NVR104 (с HDD емкостью 1 ТБ)
Входной видеосигнал	4 канала PoE
Выходной видеосигнал	Выходы HDMI и VGA для дисплея Разрешение: 1920 x 1080 (1080p), 1280 x 1024, 1280 x 720 (720p), 1024 x 758 при 60 Гц
Аудио	Аналоговый аудиовход/выход (2.0 Vp-p, 1kΩ)
Хранение	Поддерживает один 3,5" SATA I/II HDD В комплект входит предустановленный жесткий диск емкостью 1 ТБ. Возможность расширения до 6 ТБ SATA I/II HDD)
Сетевые стандарты	IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3af
Интерфейс устройства	Сетевой порт 10/100 Мбит/с 4 сетевых порта для камер с поддержкой PoE на 10/100 Мбит/с 2 порта USB 2.0 HDMI-порт VGA-порт Порт для входа аналогового аудиосигнала Порт для выхода аналогового аудиосигнала Порт питания Светодиодные индикаторы (Питание, Хранение и Сеть) Точка заземления
Сетевой протокол	IPv4, IPv6, UDP, TCP, ICMP, ONVIF v2.2 DHCP, NTP, DNS, DDNS, SMTP, FTP HTTP, UPnP, RTSP, RTP, RTCP
Питание	Входная мощность: 100-240 В переменного тока, 50/60 Гц, 1,5 А Выходная мощность: 48 В постоянного тока, 1 A Потребляемая мощность: 50 Вт (с HDD и макс. кол-вом устройств с поддержкой PoE) Совокупный бюджет мощности PoE: 35 Вт
Рабочая температура	-10 - 55 °C (14 - 131 °F)
Рабочая влажность	Макс. 95% без конденсата
Сертификаты	CE FCC
Размеры	199 x 199 x 47 мм (7,8 x 7,8 x 1,8 дюйма)
Вес	1,2 кг (2,1 фунта)
Интерфейс управления	Просмотр в реальном времени: Наблюдение с одной камеры либо с четырех камер одновременно Управление камерой: Информация на экране: название камеры, дата, неделя и формат даты Регулировка изображения: яркость, контрастность, насыщенность, тон, зеркалирование PTZ: смещение, наклон, увеличение, фокусирование, ирисовая диафрагма, точки предустановки, растр, быстрое перемещение, патрулирование Датчик движения: определите пользовательские области обнаружения движения, чувствительность и режим включение каналов Маски конфиденциальности: определение пользовательских областей маски конфиденциальности Обнаружение помех при съемке: срабатывание триггера, если область обзора внезапно темнеет Обнаружение пропадания изображения: срабатывание триггера, если установленное изображение исчезает Запись по расписанию: непрерывно и при обнаружении движения Видеозапись: Запись видео в разрешении Full 720p HD Время записи: (A) 06,5 суток записи с одной камеры: 4 камеры с непрерывной записью в разрешении 1280 x 960 со скоростью 30 кадров в секунду; (В) 8,5 суток записи с одной камеры: 4 камеры с непрерывной записью в разрешении 720p со скоростью 30 кадров в секунду Праздничное расписание для индивидуального графика записи в указанные нерабочие и праздничные дни. Продвинутое воспроизведение: воспроизведение видео с нескольких каналов одновременно, поиск видео по особым событиям или тегам Экспорт видео: тегируйте, обрезайте и экспортируйте видеоклипы HDD: Кодированное форматирование диска, проверка и мониторинг состояния дисков S.M.A.R.T., обнаружение поврежденных секторов, распределение пространства для видеоканалов, удаление устаревших записей или отправка по электронной почте администратору предупреждающего сообщения о нехватке свободного места Внешний USB-накопитель: обновление прошивки, импорт/экспорт файла конфигурации и ведение журнала событий, экспорт записанных видеофайлов, поиск и воспроизведение видео прямо со съемного носителя Настройки локального наблюдения в режиме реального времени: определите схему вывода на экран и порядок просмотра каналов Предупреждающие сообщения: в случаях отсутствия свободного места на носителе, разрыва соединения с сетью, конфликта IP-адресов, несанкционированного подключения или записи Поддерживаемые сервисы динамического DNS: Dyn.com и NO-IP.com Параметры управления: максимум 32 учетные записи пользователей Диаграмма и статистика траффика для сетевого управления Поддержка IPv6 Соответствует стандартам ONVIF
Удаленный просмотр и управление	Интерфейс пользователя совместим с Internet Explorer^® 9.0 или выше
TV-IP320PI
Объектив	Фокусное расстояние: 4 мм Глубина фокусировки: 20 см + Апертура: F2.0 Объектив с фиксированной диафрагмой Датчик: 1/3" CMOS с прогрессивной разверткой
Угол обзора	По горизонтали: 70° По вертикали: 52° По диагонали: 89°
Зум	Цифровое увеличение, определяемое пользователем
Минимальная освещенность	Выключенная ИК-подсветка: 0,01 лк Включенная ИК-подсветка: 0 лк Дальность обнаружения при ИК-подсветке - 30 м Технология Smart IR
Видео	Цифровое увеличение динамического диапазона (D-WDR): масштаб 0-100 Скорость затвора: 1/3 - 1/10,000 H.264: 1280 x 960 до 30 кадров в секунду MJPEG: 704 x 480 до 30 кадров в секунду
Стандарты оборудования	IEEE 802.1X IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3af
Интерфейс устройства	Порт 10/100 Мбит/с с поддержкой PoE Порт питания (для установок, не поддерживающих PoE, адаптер питания продается отдельно (12VDC1A)) Точка заземления Встроенная шарнирная монтажная основа Кнопка сброса настроек
Корпус	Класс защиты от погодных воздействий: IP66
Сетевой протокол	IPv4, IPv6, UDP, TCP, ICMP, ONVIF v2.2 DHCP, NTP, DNS, DDNS, SMTP, FTP, SNMP (v1, v2c, v3) NFS, SMB/CIFS HTTP, HTTPS PPPoE UPnP, Bonjour, RTSP, RTP, RTCP, SSL
Рабочая температура	-30 - 60 C (-22 - 140 F)
Рабочая влажность	Макс. 95% без конденсата
Сертификаты	CE FCC UL 60950
Размеры	60 x 60 x 152 мм (2,4 x 2,4 x 6,2 дюймов)
Вес	375 г (13,2 унции)
Питание	Входная мощность: PoE (802.3af) Потребляемая мощность: 7 Вт макс.
Дополнительный блок питания (продается отдельно)	Выходная мощность: 12 V DC 1 A 5,5 мм цилиндрический соединитель типа "гнездо - гнездо" Адаптер питания TRENDnet, модель 12VDC1A, продается отдельно Поддержка нескольких языков: Английский, французский, немецкий, русский и испанский Фильтр IP-адреса Приоритезация трафика QoS Наложение времени, даты и текста Настройки изображения: яркость, контрастность, насыщенность, резкость, ИК-подсветка, выдержка (1/3 - 1/100 000), стандарт видеозаписи, переключение день/ночь, чувствительность, время переключения, зеркало, D-WDR, баланс белого, цифровое шумоподавление D-WDR улучшает качество видео при высококонтрастном дневном освещении Цифровое шумоподавление 3D улучшает качество ночного видения Запись по расписанию: непрерывно и при обнаружении движения Сохранение видео: на компьютер, NAS, обмен с CIFS/SAMBA или с помощью программного обеспечения Поля обнаружения движения: определить пользовательские области обнаружения движения, чувствительность к движению и динамический анализ движения Маски конфиденциальности: определение пользовательских областей маски конфиденциальности Видеообнаружение попыток несанкционированного доступа: уведомление по электронной почте в случае внезапного затемнения поля обзора Интерфейс воспроизведения видео: воспроизведение записанного видео с удаленного места хранения Воспроизведение видео в браузере: улучшенная функциональность воспроизведения с визуальной временной шкалой, показывающей обнаруженное движение и график записей Предупреждающие сообщения: место хранения заполнено, ошибка сохранения и незаконный вход Снимок: снимок в режиме реального времени, обнаружение движения с заданным графиком, видео обнаружения попыток взлома с заданным графиком Поддерживаемые сервисы динамического DNS: Dyn.com и NO-IP.com Параметры управления: максимум 32 учетные записи пользователей Поддержка удаленного управления Совместимость: Internet Explorer^® 9.0 или выше
Гарантия	TV-NVR104: 2 года ограниченная TV-IP320PI: 3 года ограниченная

Содержимое упаковки

Сетевой видеорегистратор TV-NVR104 с предустановленный жесткий диск емкостью 1 ТБ

2 720p напольные камеры TV- IP320PI

Многоязычное руководство по установке

Компакт-диск с руководством пользователя

2 сетевых кабеля (100 футов/30 м)

Сетевой кабель (6 футов/1,8 м)

HDMI-кабель (6 футов/1,8 м)

Блок питания (48 В постоянного тока, 1 А)

*Функции доступны только для интегрированных камер. Со списком поддерживаемых камер и более подробной информацией можно ознакомиться на странице http://www.trendnet.com/products/nvr-solutions
**6,5 дней непрерывной видеосъемки на одну камеру при записи четырех камер с разрешением 1280 x 960 с частотой 30 кадров в секунду и средней переменной скорости передачи битов (VBR)

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
