28- Гбит Ethernet портов + настраиваемый коммутатор 2-го уровня с 4 SFP портами

TL2-PG284 (Version v1.0R)

Поддерживается управление интерфейса с командной строкой
Поддержка SNMP (v1, v2c, v3), 802.1X, RSTP и MSTP
Поддержка объединения портов, отображения портов, IGMP, статической и динамической VLAN и RMON
Частная / голосовая VLAN, QoS и управление полосой пропускания
20 х Гбит Ethernet портов
24 х Гбит Ethernet + порты
4 x SFP порты
1 x порт консоли
Коммутирующая способность - 56 Гбит/с
Энергоэффективная конструкция кулеров снижает энергопотребление

DISCONTINUED PRODUCT

The TL2-PG284 (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

Компания TRENDnet, 28 х Гбит портов питания по PoE + настраиваемый коммутатор 2-го уровня с 4 SFP портами, модель TL2-PG284, имеет 20 х Гбит портов питания по PoE, 4 х Гбит питания по PoE + порты, 4 х общих SFP порта, порт консоль, энергетический потенциал питания по PoE в 185 Вт, и продвинутую функцию настройки коммутатора 2-го уровня. Готовый коммутатор IPv6 обеспечивает управление трафиком, устранение неисправностей, контроль доступа и функции мониторинга.

28-портовый гигабитный коммутатор уровня 2 Gigabit PoE+ Line Art с 4 слотами SFP TL2-PG284 подключается к двум камерам и точке доступа с использованием мощности PoE мощностью 185 Вт.

Питание по Ethernet

Бюджет мощности 185 Вт питания по Ethernet+ (до 30 Вт) на порты 1-4 питания по Ethernet (до 15,4 Вт), на порты 5-24 вместе с PD (питаемое устройство), автоматическая классификация и защита от экстратока / короткого замыкания.

Прямоугольное устройство с исходящим от него речевым пузырем, содержащим иллюстрацию Умного Вентилятора, испускающего лучи. Устройство имеет два круглых порта на лицевой стороне, небольшой значок в центре лицевой стороны и интегрирует технологию Smart Fans.

Умные вентиляторы

Умные вентиляторы обеспечивают энергосбережение и снижение шума при работе за счет изменения скорости вращения вентилятора и использования на основе потребностей охлаждения в режиме реального времени.

Схема, показывающая сетевой коммутатор, подключенный к различным протоколам управления сетью. Облако с меткой Сеть подключается к пяти блокам с маркировкой VLAN, IGMP, QoS, и SNMP, которые подключены к расположенному ниже сетевому коммутатору. Коммутатор оснащен несколькими портами Ethernet, что демонстрирует его способность управлять несколькими сетевыми функциями.

Универсальность комбинирования

Управляемые функции включают в себя списки контроля доступа, VLAN, отслеживание сетевого трафика IGMP, резервирование канала, удаленный сетевой мониторинг, SNMP-прерывание и системный журнал для мониторинга и гибкой интеграции сети.

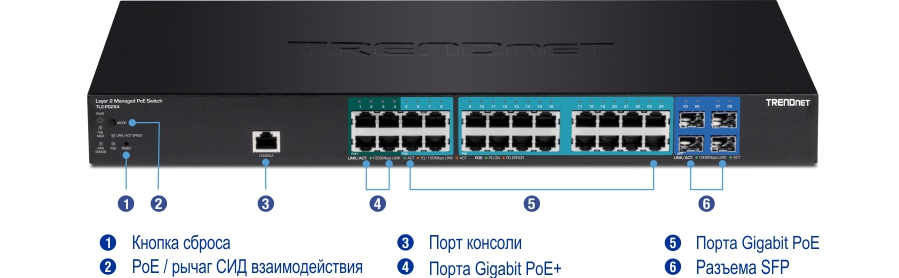

Модель TL2-PG284 Managed PoE Switch компании TRENDnet Layer 2 имеет переднюю панель, на которой нанесены маркировки с различными компонентами. На левой стороне находятся кнопка сброса и переключатель PoE/Connectivity Led, расположенный рядом с портом консоли. Порты разделены на три секции: первая и вторая секции содержат гигабитные порты PoE+, а третья секция содержит слоты SFP, каждая из которых четко обозначена и помечена для легкой идентификации.

Конструкция аппаратного обеспечения

Наличие 20 х Гбит портов питания по PoE, 4 х Гбит питание по PoE + 4 х SFP порта, порт консоль, также включает в себя установочный кронштейн.

Технология Smart Fan

Smart Fan позволяет экономить энергию путем изменения скорости вращения вентилятора и использования в зависимости от потребностей охлаждения

Поддержка IPv6

Коммутатор поддерживает конфигурацию IPv6, а также обнаружение смежных IPv6-сетей.

Управление трафиком

Широкий выбор конфигураций сетей, совместимых с: 802.3ad агрегация каналов, Асимметричная VLAN, 802.1Q VLAN, Голосовая VLAN, Закрытая VLAN, регулировка полосы пропускания, GVRP, IGMP v1-v3, 802.1p Класс обслуживания (CoS), связующее дерево (STP, RSTP и MSTP), и программирование QoS-очереди.

Диагностика

Сравнительные диаграммы расхода трафика в реальном времени, структурирование ошибок и тест целостности кабеля помогают быстро выявить неисправность.

Контроль доступа

Такие свойства как ACL, SSL, фильтр MAC-адресов, фильтр портов, DoS-контроль, 802.1X, TACACS+ и RADIUS позволяют осуществлять управление доступом в многоуровневых сетях.

Мониторинг

RMON, SNMP, ловушка SNMP и зеркалирование портов поддерживают решения для административного мониторинга.

Стандарты	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1S IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ab IEEE 802.3ad IEEE 802.3af (15,4 Вт/порт) IEEE 802.3at (30 Вт/порт) IEEE 802.3az
Интерфейс устройства	24 х Гбит Ethernet + порты 20 х Гбит Ethernet портов 4 x общие Гбит SFP слоты 1 x порт консоли 0 Кнопка сброса настроек
Скорость передачи данных	Для обычного Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс) Для скоростного Ethernet: 100 Мбит/с (полудуплекс), 200 Мбит/с (полный дуплекс) Для гигабитного Ethernet: 2000 Мбит/с (полный дуплекс)
Представление	Коммутационная матрица: 56 Гбит/с Буфер ОЗУ: 1 МБ Таблица MAC-адресов: 16 тыс. записей Jumbo-кадры: 10 КБ Предотвращение блокировки начала строки Скорость пересылки: 41,7 Мбит (размер пакета 64-байт)
Управление	CLI (Корпус/Telnet/SSHv2) Графический веб-интерфейс пользователя HTTP/HTTPS (SSL v2/3 TLS) SNMP v1, v2c, v3 RMON v1 Статический одноадресный MAC-адрес Включить/выключить стандарт энергосбережения 802.3az LLDP Виртуальная проверка кабеля IPv6: Протокол обнаружения соседей IPv6, статический IP-адрес IPv6, DHCPv6, автоматическое конфигурирование
MIB	MIB II RFC 1213 Мост MIB RFC 1493 Расширение моста MIB RFC 2674 SNMPv2 MIB RFC 1907 Ethernet-интерфейс MIB RFC 1643 Ethernet-подобный MIB RFC 2863 Группа интерфейсов MIB RFC 2233 Протокол прерываний MIB RFC 1215 RMON MIB RFC 1757, RFC 2819 802.1p MIB RFC 2674 Аутентификация клиента RADIUS MIB RFC 2618 LLDP-MIB IEEE 802.1ab Функция Ping MIB RFC 2925, RFC 4560
Протокол связующего дерева	IEEE 802.1D STP (протокол связующего дерева) IEEE 802.1w RSTP (протокол быстрого связующего дерева) IEEE 802.1s MSTP (протокол множественного связующего дерева)
Агрегирование каналов	Статическое агрегирование каналов Динамический протокол LACP 802.3ad
Качество обслуживания (QoS)	Класс обслуживания 802.1p (CoS) DSCP (поле кода дифференцирования трафика) Управление пропускной способностью на порт Планирование последовательности: Строгий приоритет, циклический взвешенный алгоритм (WRR)
VLAN	Множественные управляемые назначения VLAN Ассиметричная VLAN Маркированная VLAN 802.1Q Динамический GVRP До 256 VLAN груп, диапазон ID 1-4094 Частная VLAN (защищенные порты) Голосовая VLAN (10 уникальных идентификаторов организации, задаваемых пользователем)
Групповая передача	Отслеживание IGMP v1, v2, v3 (для VLAN) Статический групповой адрес До 256 многоадресных значений Отслеживание групповых слушателей v1, v2
Зеркальный порт	RX, TX или оба Один в один Несколько в один
Контроль допуска	Управление доступом в сеть через порт 802.1X, RADIUS, TACACS+ Локальная аутентификации пользователя по телефонной сети Отслеживание DHCP (на VLAN) Обнаружение петель Обнаружение дублирования адресов Доверенный хост Отказ в обслуживании (DoS)
ACL IPv4 L2-L4 и IPv6	MAC-адрес VLAN ID Тип среды (только IPv4) IP-протокол 0-255 TCP/UDP порт 1-65535 802.1p DSCP (только IPv4) IPv6 адрес (только IPv6) Совместимость 0
Особенности	ПОРТЫ PoE+
IPv6	Стандарт энергосбережения 802.3az	Для монтажа в стойку
Питание	Входная мощность: 100 – 240 В переменного тока, 50/60 Гц, внутренний источник питания Потребление: 240,2 Вт (макс.)
PoE	Ethernet ресурс: 185 Вт 802.3at: До 30 Вт на каждый порт (порты 1-4) 802.3af: До 15.4 Вт на каждый порт (порты 5-24) Режим А Контакты 1,2 для напряжения (+) и контакты 3,6 для напряжения (-) Автоматическая классификация PD Защита от сверхтока и короткого замыкания
Кулеры/Акустика	Количество: 3 Уровень шума: 54 Дб(A) (макс.)
MTBF	257 362 часов
Рабочий диапазон температуры	0 – 45°C (32 - 113°F)
Рабочая влажность	Макс. 90% без конденсата
Размеры	440 x 250 x 44,45 мм (17,3 x 9,84 x 1,75 Дюйма) Для монтажа в стойку высотой 1U
Вес	3,81 кг (8,4 фунта)
Сертификаты	CE FCC UL
Гарантия	3 года, ограниченная

Содержимое упаковки

TL2-PG284
Руководство по быстрой установке
CD-ROM (утилита и инструкция по эксплуатации)
Шнур питания (1,8 м / 6 футов)
RJ-45 - RS-232 консольный кабель (205.74 см / 6.75 футов)
Комплект для монтажа в стойке

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
