8-портовый промышленный, совместимый со стандартом EN50155 M12 Гбит Коммутатор железнодорожной сети с питанием по Ethernet PoE+

TI-TPG80 (Version v1.0R)

  • 8 х M12 Гбит Ethernet PoE+ порты
  • Бюджет мощности питания по Ethernet PoE: 200 Вт при 48 В постоянного тока; 100 Вт при 24 В постоянного тока
  • Совместимость со стандартом EN50155 для приложений управления железнодорожным движением и подвижного состава
  • Корпус из твердого металла класса IP40
  • Коммутационная способность 16 Гбит / с
  • Включает в себя настенные монтажные кронштейны
  • Диапазон рабочих температур: -40° – 75° C (-40° – 167° F)
  • Двойные резервные входы питания с защитой от перегрузки
  • Сигнализационное реле, вызванное отключением питания
  • Электропитание продается отдельно (модели: TI-S24048)
  • Кабели M12 и M23продаются отдельно (модели: TI-TCD02 / TI-TCD06 / TI-TCP02 / TI-TCR02)
  • NDAA / TAA compliant (U.S. and Canada only)
  • Пожизненная гарантия*
NDAA/TAA Compliant
DISCONTINUED PRODUCT
The TI-TPG80 (Version v1.0R) has been discontinued. For a list of discontinued products, click here.

8-портовый промышленный, совместимый со стандартом EN50155 M12 Гбит Коммутатор железнодорожной сети с питанием по Ethernet PoE+ компании TRENDnet, модель TI-TPG80, имеет восемь M12 Гбит портов с питанием по Ethernet PoE+ с общим бюджетом мощности PoE в 200 Вт. Коммутатор железнодорожной сети M12 оснащен металлическим корпусом с защитой IP40, который выдерживает высокую степень вибрации и ударов и работает в широком температурном диапазоне от -40 ° до 75 ° C (-40 ° - 167 ° F) в производственных условиях по стандарту EN50155. Данный промышленный коммутатор M12 поддерживает диапазон входного напряжения от 24 до 56 В постоянного тока с интерфейсом электропитания M23 и интерфейсами реле сигнализации M12 для движущихся автобусов, поездов и других подвижных составов. Он разработан и испытан для транспортных и телекоммуникационных решений.

Иллюстрация поезда с речевым пузырем, содержащим 8-портовый промышленный EN50155 M12 Gigabit PoE+ Railway Switch. Стрелочный перевод предназначен для использования на железных дорогах, таких как движущиеся поезда и другой подвижной состав.

Совместимый со стандартом EN50155

Данный коммутатор M12 поддерживает диапазон входного напряжения от 24 до 56 В постоянного тока с интерфейсом электропитания M23 и интерфейсами реле сигнализации M12 для движущихся автобусов, поездов и других подвижных составов.

четыре значка, каждый из которых представляет различные элементы или защиту, Линии вибрации: указывают на устойчивость к вибрации или ударам, Термометр: обозначает устойчивость к температуре. Молния: Обозначает электрическое сопротивление или защиту от скачков напряжения, а Текст IP40: Указывает на определенный уровень защиты от пыли и воды (IP).

Промышленный дизайн

Он оснащен металлическим корпусом с защитой IP40, который выдерживает высокую степень вибрации и ударов и работает в широком температурном диапазоне от -40 ° до 75 ° C (-40 ° - 167 ° F) в производственных условиях.

Линейная иллюстрация 8-портового промышленного EN50155 M12 Gigabit PoE+ Railway Switch. Коммутатор централизованно подключен к камере PoE слева и справа, а точка беспроводного доступа PoE — посередине. Соединение между коммутатором и устройствами помечено меткой «200 Вт», указывающей на мощность соединений.

Power over Ethernet (PoE+)

Восемь Гбит портов M12 с питанием по Ethernet PoE+ обеспечивают до 30 Вт мощности PoE + на порт с общим бюджетом мощности 200 Вт при 48 В постоянного тока или 100 Вт при 24 В постоянного тока.

Принципиальная схема поезда сосредоточена на 8-портовом промышленном EN50155 M12 Gigabit PoE+ железнодорожном коммутаторе внутри. Устройство выделено синим кругом и стрелкой, указывающей на его расположение внутри поезда. Поезд имеет прозрачные стены, открывающие расположение сидений и внутреннюю структуру. Электронное устройство представляет собой железнодорожный стрелочный перевод, подключенный к нескольким камерам PoE в поезде через проводку.

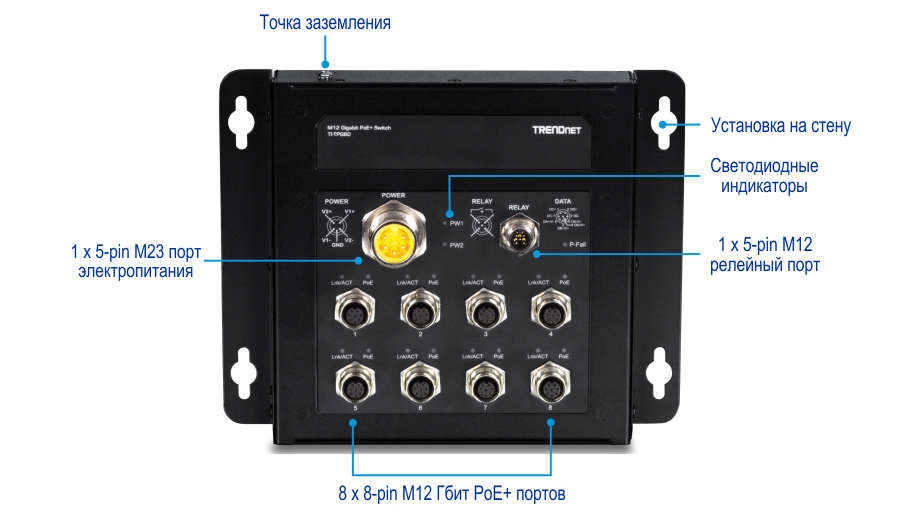

Гигабитный коммутатор TRENDnet M12 PoE+ модели TI-PG1284i имеет точку заземления в верхней части, настенные крепления по бокам, светодиодные индикаторы на передней панели, один 5-контактный порт питания M23, один 5-контактный релейный порт M12 и восемь 8-контактных гигабитных портов PoE+ M12.

Power over Ethernet (PoE+)

Восемь Гбит портов M12 с питанием по Ethernet PoE+ обеспечивают до 30 Вт мощности PoE + на порт с общим бюджетом мощности 200 Вт при 48 В постоянного тока или 100 Вт при 24 В постоянного тока

Мощность коммутации

Коммутационная способность 16 Гбит / с

Jumbo-кадр

Посылает большие пакеты или Jumbo-кадры (до 10 КБ), повышая таким образом производительность

Совместимый со стандартом EN50155

Данный промышленный коммутатор M12 разработан для железнодорожной сети (EN 50155 / EN 50121-3) и (EN 50155 / EN 50121-4)

Ударная и вибрационная стойкость

Рассчитан на удары (EN 60068-2-27), свободное падение (EN 60068-2-32) и вибрацию (EN 60068-2-6)

Установка на стену

Металлический корпус класса IP40 включает в себя настенные монтажные кронштейны для промышленного коммутатора M12

Широкий диапазон температур

Широкий диапазон рабочих температур от -40 ° до 75 ° C (-40 ° - 167 ° F) позволяет устанавливать устройство в экстремальных условиях с горячей или холодной рабочей средой

Питание

Поддерживает диапазон входного напряжения от 24 до 56 В постоянного тока с интерфейсами электропитания M23 и реле сигнализации M12 для движущихся автобусов, поездов и других подвижных составов.

Точка заземления

Точка заземления защищает коммутатор M12 от внешнего электрического перенапряжения

Стандарты
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Интерфейс устройства
  • 8 x 8-pin M12 Гбит PoE+ портов
  • 1 x 5-pin M23 порт электропитания
  • 1 x 5-pin M12 релейный порт
  • Светодиодные индикаторы
  • Установка на стену
  • Точка заземления
Скорость передачи данных
  • Для обычного Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс)
  • Для скоростного Ethernet: 100 Мбит/с (полудуплекс), 200 Мбит/с (полный дуплекс)
  • Для гигабитных сетей: 2000 Мбит/с (полный дуплекс)
Рабочие характеристики
  • Буфер памяти данных: 2МБ
  • Коммутационная матрица: 16 Гбит/с
  • Таблица MAC-адресов: 11 тыс. записей
  • Jumbo-кадры: 10 Кбит
  • Скорость пересылки: 11.9 Мбит / с (размер пакета в 64 байта)
Особенности
  • Компоненты повышенной прочности, рассчитанные на экстремальные температуры
  • Встроенный интерфейс M23 для резервного питания
  • Вспомогательное реле сигнализации
  • Встроенное вольтодобавочное устройство для 24 В постоянного тока
  • Поддержка функции автоматического согласования
  • Автоматическая организация хранения и передачи
  • Автоматическое запоминание адресов и их «устаревание»
  • Защита от ЭСР 6 кВ
Мощность постоянного тока
  • Вход: 24 – 56 В постоянного тока
  • Макс. потребление: 5 Вт (без PoE+)
Бюджет Ethernet PoE
  • 100 Вт при 24 В постоянного тока
  • 200 Вт при 48 В постоянного тока
Контакт реле сигнализации
  • Релейные выходы с допустимой токовой нагрузкой 1 А, 24 В постоянного тока
  • Режим разомкнутой цепи при подключении P1/P2
  • Режим разомкнутой цепи при подключении одного источника питания
MTBF
  • 500 000 часов
Корпус
  • Металлический корпус IP40
  • Установка на стену
  • Точка заземления
  • Защита от ЭСР 6 кВ
Рабочая температура
  • 40° – 75° C (-40° – 167° F)
Рабочая влажность
  • Макс. 95% (без конденсата)
Размеры
  • 215 x 170 x 56 mm. (8,5 x 6,7 x 2,2 Дюйма)
Вес
  • 1.32 кг (2,9 фунтов)
Сертификаты
  • CE
  • FCC
  • IEC EN 60950-1
  • Удар (EN 60068-2-27)
  • Падение (EN 60068-2-32)
  • Вибрация (EN 60068-2-6)
  • Стандарты управления железнодорожным движением EN 50155 / EN 50121-3
  • Стандарты управления железнодорожным движением EN 50155 / EN 50121-4
Гарантия
  • Гарантия 3 года

Содержимое упаковки
  • TI-TPG80
  • Руководство по быстрой установке
  • Комплект для настенного крепления

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
