TI-PG1284i Product Photo
TI-PG1284i Product Photo TI-PG1284i Product Photo TI-PG1284i Product Photo TI-PG1284i Product Photo

12-портовый усиленный управляемый промышленный коммутатор Gigabit PoE+ уровня 2+ на DIN-рейку

TI-PG1284i (Version v1.0R)

  • Усиленный металлический корпус класса защиты IP30 со встроенными креплениями для DIN-рейки
  • Широкий диапазон рабочих температур от - 40 до 75 °C (-40 до 167 °F)
  • 8 х гигабитных портов PoE+ (802.3at), 4 х гигабитных слота SFP и 1 х консольный порт
  • Общий бюджет мощности 240 Ватт
  • Входное питание с двойным резервированием и сигнальный выход
  • Управление CLI (Console / Telnet / SSH), Web (HTTP / HTTPS), SNMP v1 / 2c / 3
  • Поддержка 802.1Q / Q-in-Q VLAN и IGMP Snooping / MLD / MVR
  • Поддержка 802.1p / DSCP / Планирование очередей (SPQ / WRR) QoS
  • Блок питания продается отдельно (модели: TI-S24048)
DISCONTINUED PRODUCT
The TI-PG1284i (Version v1.0R) has been discontinued. It has been replaced by the TI-PG1284i (Version v2.0R). For a list of discontinued products, click here.

12-портовый усиленный управляемый промышленный коммутатор Gigabit PoE+ уровня 2+ на DIN-рейку от компании TRENDnet, модель TI-PG1284i, имеет восемь гигабитных портов PoE+, четыре слота Gigabit SFP и бюджет мощности PoE 240 Ватт. Данный коммутатор обладает прочным металлическим корпусом класса IP30, устойчив к повышенным вибрациям и ударам, защищен от электростатических разрядов / радиопомех / выбросов тока и функционирует в большом диапазоне температур (40 – 75 °C (- 40 - 167 °F)) в жестких условиях. Управление L2+ включают в себя такие функции, как контроль PoE на портах, 802.1Q / Q-in-Q VLAN, мультивещание, связующее дерево, агрегацию каналов, QoS, настройку статических маршрутов IPv4 / IPv6, ACL и 802.1X, что обеспечивает адаптивную интеграцию сети.

Графика с четырьмя значками: вибрация, температура, удар и степень защиты IP30.

Промышленная усиленная конструкция

Обладает прочным защищенным корпусом класса IP30, устойчив к повышенным вибрациям и ударам, защищен от электростатических разрядов / радиопомех / выбросов тока и функционирует в большом диапазоне температур (-40 – 75 °C (- 40 - 167 °F)) в жестких условиях.

Схема, показывающая сетевой коммутатор, подключенный к различным протоколам управления сетью. Облако с меткой Сеть подключается к пяти блокам с маркировкой VLAN, QoS, IGMP и PoE, которые подключены к расположенному ниже сетевому коммутатору. Коммутатор оснащен несколькими портами Ethernet, что демонстрирует его способность управлять несколькими сетевыми функциями.

Универсальная сборка

Управляемые функции включают в себя контроль питания по Ethernet, статическая маршрутизация IP, список контроля доступа, VLAN, отслеживание сетевого трафика IGMP, резервирование канала, удаленный сетевой мониторинг, SNMP-прерывание и системный журнал для мониторинга и гибкой интеграции сети.

Сетевая схема 12-портового сетевого коммутатора, показывающая различные входные соединения питания.

Отказоустойчивость

Предусматривает входное питание с двойным резервированием (основное и резервное) от внешних источников питания и сигнальный выход, указывающий на прерывание входной мощности.

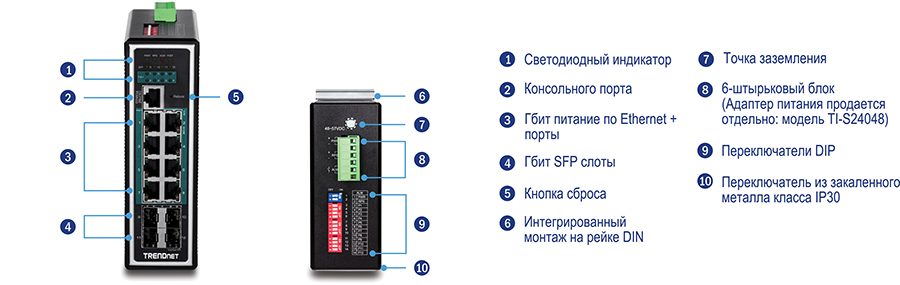

Um dispositivo TRENDnet com vários componentes rotulados. No lado esquerdo, há indicadores LED, 8 portas Gigabit PoE+ e 2 slots SFP de 100/1000 Mbps. No lado direito, há um ponto de aterramento, um botão de reset, um bloco de terminais removível de 6 pinos para entradas de energia primárias/RPS e saída de relé de alarme, um suporte de montagem em trilho DIN e chaves DIP.

Бюджет мощности для полного питания PoE+

Выдает до 30 Ватт питания PoE / PoE+ на порт при бюджете мощности PoE 240 Ватт

Сетевые порты и производительность

8 х гигабитных портов PoE+ и 4 х гигабитных слота SFP обеспечивают коммутирующую способность 24 Гбит/с, а 1 x консольный порт (RJ-45 для RS-232) предназначен для управления по дополнительному каналу

Встроенные крепления для DIN-рейки

Металлический корпус класса IP30 со встроенными креплениями для DIN-рейки

Полный контроль за PoE на каждом порту

Функции управления PoE включают в себя включение / выключение PoE и класс, приоритет питания, проверку подключения питаемого устройства, планирование и задержку подачи питания на порт с помощью CLI или веб-управления.

Управление трафиком

Управляемые функции включают в себя 802.1Q / Q-in-Q / GVRP / VLAN на базе MAC-адресов и протоколов, IGMP v1 / 2 / 3, IGMP Snooping, MLD, MVR, регулировка полосы пропускания для каждого порта / 802.1p / DSCP / Планирование очередей (SPQ / WRR), связующее дерево STP / RSTP / MSTP, статическое и динамическое агрегирование каналов, а также защита Xpress Ring + ERPS для адаптивной интеграции сети.

Управление 2+-го уровня

Предлагает статический IPv4 / IPv6 или назначение DHCPv4 / v6, настройку статических маршрутов IPv4 / IPv6 и proxy ARP, DHCP relay / option 82, и снупинг / скриниг DHCP-сервера для фильтрации несанкционированных DHCP-серверов

Контроль доступа

Управление через протоколы HTTPS и SSH и такие функции, как доверенный хост, ACL, проверка ARP, 802.1x RADIUS, распознавание MAC-адреса и IP Source Guard обеспечивают управление доступом в многоуровневых сетях.

Мониторинг системы

Функции мониторинга включают в себя SNMP v1 / v2c / 3, поддержку MIB, ловушку SNMP, группы RMON (1, 2, 3, 9), оповещение SMTP, системный журнал, зеркалирование портов, SFP DDMI и ModBus / TCP.

Резервное питание

Входное питание с двойным резервированием (основное и резервное) и защитой от перегрузок

Сигнальный выход

Выход сигнального реле, срабатывающего в случае перебоев в подаче питания на основной и / или резервный каналы или неисправности порта (DIP-переключатель)

Jumbo-кадр

Посылает большие пакеты или Jumbo-кадры (до 10 КБ)

Широкий диапазон температур

Усиленный коммутатор предназначен для работы при температурах от - 40 до 75 ºC (от -40 до 167 ºF)

Электромагнитная совместимость

Соответствует общим стандартам устойчивости для промышленных сред IEC61000-6-2 EMC

Устойчивый к ударам и вибрации

Соответствует стандартам устойчивости к ударам (IEC 60068-2-27), падениям (IEC 60068-2-32) и вибрации (IEC 60068-2-6)

Светодиодные индикаторы

Светодиодные индикаторы отображают состояние основного и резервного питания, аварийного сигнала, слота SFP, PoE и сетевых портов

Точка заземления

Точка заземления защищает оборудование от внешнего воздействия электрического тока

Стандарты
  • IEEE 802.1d
  • IEEE 802.1p
  • IEEE 802.1Q
  • IEEE 802.1S
  • IEEE 802.1w
  • IEEE 802.1X
  • IEEE 802.1ab
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3z
  • IEEE 802.3ab
  • IEEE 802.3ad
  • IEEE 802.3af
  • IEEE 802.3at
Интерфейс устройства
  • 8 х гигабитных портов PoE+
  • 1 х гигабитный слот SFP
  • 1 х консольный порт (RJ-45)
  • 6-контактная съемная клеммная колодка (входы основной системы электропитания / системы питания с избыточными источниками и распределением нагрузки и выход сигнального реле)
  • DIP-переключатель (аварийный сигнал при сбое основной системы электропитания / системы питания с избыточными источниками и распределением нагрузки и отказе портов / слотов)
  • Светодиодные индикаторы
Скорость передачи данных
  • Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс)
  • Fast Ethernet: 100 Мбит/с (полудуплекс), 200 Мбит/с (полный дуплекс)
  • Гигабитный Ethernet: 2000 Мбит/с (полный дуплекс)
  • SX / LX: 2000 Мбит/с (полный дуплекс)
Представление
  • Коммутационная матрица: 24 Гбит/с
  • Буфер ОЗУ: 128 МБ
  • Таблица MAC-адресов: 16 тыс. записей
  • Jumbo-кадры: 10 КБ
  • Скорость обслуживания пакетов: 17,86 млн пакетов в секунду (размер пакета 64 байта)
Управление
  • CLI (Console, Telnet, SSH)
  • Графический веб-интерфейс пользователя HTTP / HTTPS (SSL)
  • SNMP v1, v2c, 3
  • Ловушка SNMP
  • Группы RMON 1, 2, 3, 9
  • LLDP
  • SNTP
  • SMTP уведомления
  • Syslog
  • Статистика / использование портов
  • Мониторинг трафика
  • Зеркало порта (Ingress, Egress, оба)
  • Контроль шторма (широковещательного, DLF, радиовещательного)
  • Modbus / TCP
  • Статический IP-адрес IPv6, клиент DHCPv6
  • Двойное изображение
  • Централизованное управление через сервер FTP / TFTP / HTTP
  • Xpress Ring
  • ERPS (Ethernet Ring Protection Switching) G8032v2
  • SFP DDMI (Цифровой мониторинг интерфейса)
MIB
  • MIB II RFC 1213
  • Мост MIB RFC 1493
  • Ethernet-интерфейс MIB RFC 1643
  • RMON MIB RFC 1757
Протокол связующего дерева
  • STP (Протокол основного дерева)
  • RSTP (Протокол быстрого связующего дерева)
  • MSTP (протокол множественного связующего дерева)
Агрегирование каналов
  • Статическое агрегирование каналов
  • Динамический протокол LACP 802.3ad
  • До 6 групп агрегирования каналов
Качество обслуживания (QoS)
  • Класс обслуживания 802.1p (CoS)
  • DSCP (поле кода дифференцирования трафика)
  • Управление пропускной способностью на порт
  • Планирование очередей: Строгий приоритет (SP), циклический взвешенный алгоритм (WRR)
VLAN
  • Маркированная VLAN 802.1Q
  • VLAN на базе MAC
  • Динамический GVRP
  • На основе протокола (Ethernet II, Non-LLC-SNAP, LLC-SNAP)
  • Q-in-Q VLAN stacking / double VLAN (на базе портов, селективный)
  • Изоляция портов
  • До 256 VLAN груп, диапазон ID 1-4094
Групповая передача
  • Отслеживание IGMP v1, v2, v3
  • MVR
  • MLD v1, v2
  • Фильтрация / генерация запросов / прокси IGMP
  • Статический групповой адрес
  • До 256 многоадресных значений
Контроль допуска
  • Управление доступом в сеть через порт 802.1X RADIUS
  • Локальная коммутируемая аутентификация пользователей
  • DHCP snooping / screening
  • Обнаружение петель
  • Контроль ARP
  • IP Source Guard
  • Доверенный хост
  • Распознавание MAC-адреса
ACL IPv4
  • MAC-адрес
  • VLAN ID
  • Тип Ethernet
  • IP-протокол 0-255
  • TCP / UDP порт 1-65535
  • DSCP
Особенности 3-го уровня
  • Статическая маршрутизация IPv4 / IPv6
  • IPv4 / IPv6 прокси ARP
  • Интерфейсы IP: До 16
  • Пункты таблицы маршрутизации: До 500 (IPv4: 400 / IPv6: 100)
  • DHCP Relay / Option 82
Особенности
  • CLI-ориентированное управление и управление на базе web-интерфейса
  • Полномощный PoE+
  • Широкий диапазон рабочих температур
  • Входное питание с двойным резервированием
  • Сигнальное реле, срабатывающие при отказе системы электропитания и сбое портов / слотов
  • Защита от перенапряжения / ЭСР
  • Функции управления L2+
Питание
  • Питание на выходе PWR (Основное питание): 48 - 57 В постоянного тока (TI-S24048 продается отдельно)
  • Питание на выходе RPS (Дополнительное питание): 48 - 57 В постоянного тока (TI-S24048 продается отдельно)
  • Потребление: 18 Вт (макс.), 260 Вт (макс.) питание по Ethernet + с полной нагрузкой
Дополнительный блок питания (TI-S24048, продается отдельно)
  • Входная мощность: 100 – 240 В переменного тока, 50/60 Гц, 1.8 А 125 – 370 В постоянного тока
  • Выходная мощность: 240 Ватт, 48 В, 5 А
  • DIN-рейка: TS-35 / 7.5 или 15
  • Рабочий диапазон температуры: -25 до 70 °C (-13 до 158 °F)
PoE
  • Баланс мощности PoE: 240 Вт
  • До 15 Вт на порт для PoE
  • До 30 Вт на порт для PoE+
  • Режим А: Контакты 1, 2 (V+) и контакты 3, 6 (V-)
  • Включить / выключить PoE в настройке порта, приоритет, планирование, задержка питания и проверка подключения питаемого устройства
Приложение
  • Металлический корпус класса IP30
  • Крепление для DIN-рейки
  • Точка заземления
  • Защита от ЭСР (Ethernet): 8 КВ постоянного тока
  • Защита от перенапряжений (электропитания) 6 КВ постоянного тока
MTBF
  • 99,992 часов при 75 °C
  • 322 805 часов при 25 °C
Рабочий диапазон температуры
  • - 40 to 75 °C (-40 to 167 °F)
Рабочая влажность
  • Макс. 95% без конденсата
Размеры
  • 170 x 132 x 50 mm (6.69 x 5.2 x 1.97 in.)
Вес
  • 920 g (2,03 фунта)
Сертификаты
  • CE
  • FCC
  • Удар (IEC 60068-2-27)
  • Падение (IEC 60068-2-32)
  • Вибрация (IEC 60068-2-6)
Гарантия
  • 3 года ограниченная

Содержимое упаковки
  • TI-PG1284i
  • Руководство по быстрой установке
  • Компакт-диск с руководством пользователя
  • Консольный кабель (RJ-45 для RS-232)

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
