Усиленный промышленный медиаконвертер с 100/1000BASE-T на SFP

TI-F11SFP (Version v1.0R)

  • Усиленный конвертер с 100/1000 Base-T на SFP с классом защиты IP30
  • Порт SFP поддерживает как одномодовые, так и многомодовые волокна.
  • С модулем SFP модели TEG-MGBS80 до 80 км оптоволоконных коммуникаций
  • В комплекте идут крепления для DIN-рейки и настенные крепежи
  • Экстремальный диапазон рабочих температур от -40 до 75 ºC (-40 до 167 ºF)
  • Входное питание с двойным резервированием и защитой от перегрузок
  • Блок питания продается отдельно (модель TI-M6024)
DISCONTINUED PRODUCT
The TI-F11SFP (Version v1.0R) has been discontinued. It has been replaced by the TI-F11SFP (Version v2.0R). For a list of discontinued products, click here.

TI-F11SFP от компании TRENDnet - это надежный медиаконвертер с 100/1000BASE-T на SFP с усиленными компонентами для эксплуатации в тяжелых промышленных условиях. Устанавливайте скорость передачи 100 или 1000 Мбит/с, автосогласование, мониторинг повреждения линии связи (LFP) при помощи DIP-переключателей на передней панели. Входное питание с двойным резервированием (блок питания продается отдельно: TI-M6024) с защитой от перегрузок обеспечивает беспрерывную работу.

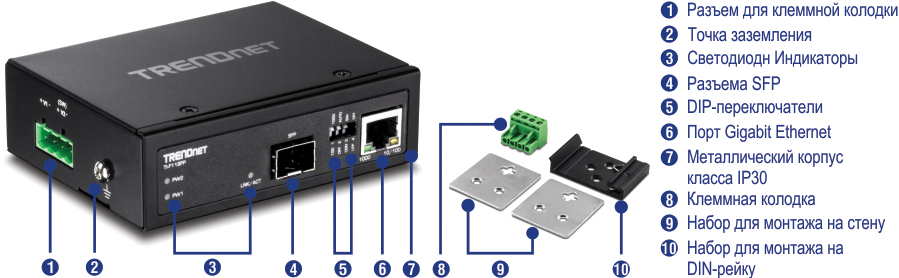

Устройство TRENDnet с различными компонентами, включая слот для клеммной колодки, точку заземления, светодиодные индикаторы, слот SFP, DIP-переключатели, порт Gigabit Ethernet, металлический корпус со степенью защиты IP30, клеммную колодку, комплект для настенного монтажа и крепление на DIN-рейку. Клеммная колодка, комплект для настенного монтажа и крепление на DIN-рейку указаны отдельно рядом с устройством.

Сетевые порты

1 х Гигабитный порт Ethernet и 1 х слот SFP

DIP-переключатели

  • DIP-переключатель 1: Скорость передачи 100 или 1000 Мбит/с
  • DIP-переключатель 2: Включение/отключение автосогласования портов
  • DIP-переключатель 3: Выбор режима конвертера или коммутатора
  • DIP-переключатель 4: Включает/отключает поддержку мониторинга повреждения линии связи (LFP)

Крепления для DIN-рейки/настенные крепежи

Металлический корпус класса IP30 с идущими в комплекте креплениями для DIN-рейки и настенными крепежами

Коммутирующая способность

Коммутирующая способность 2 Гбит/с

Jumbo-кадр

Посылает большие пакеты или Jumbo-кадры (до 9 КБ), повышая таким образом производительность

Экстремальные температуры

Усиленный конвертер предназначен для работы в диапазоне температур от -40 до 75 ºC (от -40 до 167 ºF)

Электромагнитная совместимость

Соответствует стандарту FCC часть 15 подраздел B класс A и стандарту CE EN 55022 класс А

Сертификаты

Предназначен для средств передачи информации (ITE) (EN55022/24) и промышленного, научного и медицинского оборудования (ISM) (EN55011)

Устойчивость к ударам и вибрации

Соответствует стандартам устойчивости к ударам (IEC 60068-2-27), падениям (IEC 60068-2-32) и вибрации (IEC 60068-2-6)

Точка заземления

Точка заземления защищает оборудование от внешнего воздействия электрического тока

Стандарты
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
Интерфейс устройства
  • 1 х Гигабитный порт
  • 1 х Гигабитный слот SFP
  • 4-контактная съемная клеммная колодка
  • Светодиодные индикаторы
  • DIP-переключатель
  • Установка на DIN-рейку
  • Установка на стену
  • Точка заземления
Скорость передачи данных
  • Для обычного Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс)
  • Для скоростного Ethernet: 100 Мбит/с (полудуплекс), 200 Мбит/с (полный дуплекс)
  • Для гигабитных сетей: 2000 Мбит/с (полный дуплекс)
Рабочие характеристики
  • Буфер памяти данных: 1024 КБ
  • Jumbo-кадр: 9 КБ
Особенности
  • Усиленные компоненты способны выдерживать экстремальные температуры
  • Входное питание с двойным резервированием
  • Автоматическое согласование
  • Архитектура автоматического хранения и передачи
  • Автоматическое запоминание и контроль возраста адресов
  • Защита от ЭСР 8 кВ или защита от перенапряжения 6 кВ
Питание
  • Входная мощность: 12 - 56 В постоянного тока или 18 - 36 В переменного тока
  • Совместимый источник питания: TI-M6024 (продается отдельно)
  • Потребляемая мощность: Макс. 3 Ватт
Клеммная колодка
  • Резервный вход питания, 4 контакта
  • Максимальная длина провода: 0,34 мм^2 до 2,5 мм^2
  • Одножильный провод: 12-24/14-22
  • Многожильный провод: 12-24/14-22
  • Момент затяжки: 5 фунтов на дюйм/0,5 Нм/0,56 Нм
  • Длина оголенной части провода: 7-8 мм
DIP-переключатель
  • 1: Установить скорость передачи SFP: 100 Мбит/с или 1000 Мбит/с
  • 2: Включить/выключить функцию автосогласования для порта SFP
  • 3: Установить режим коммутатора или ретранслятора
  • 4: Включить/выключить функцию мониторинга повреждения линии связи (LFP)
Средняя наработка на отказ
  • 510 304 часов
Корпус
  • Металлический корпус класса IP30
  • Установка на DIN-рейку
  • Установка на стену
  • Точка заземления
  • Защита от ЭСР 8 кВ
  • Защита от перенапряжения 6 кВ
Рабочая температура
  • От -40 до 75 °C (от -40 до 167 °F)
Рабочая влажность
  • Макс. 95% без конденсата
Размеры
  • 113 x 82 x 31 мм (4,4 x 3,2 x 1,2 дюйм.)
Вес
  • 152 г (5,4 унц.)
Сертификаты
  • CE
  • FCC
  • Удар (IEC 60068-2-27)
  • Падение (IEC 60068-2-32)
  • Вибрация (IEC 60068-2-6)
Гарантия
  • 3 года ограниченная

Содержимое упаковки
  • TI-F11SFP
  • Руководство по быстрой установке
  • Съемная клеммная колодка
  • Комлект креплений на DIN-рейку/для установки на стену

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
