Усиленный промышленный многомодовый медиаконвертер 100Base-FX SC (2 км, 1,2 мили)

TI-F10SC (Version V1)

  • Усиленный компактный корпус с классом защиты IP40
  • Увеличение расстояния до 2 км (1,2 мили) по многомодовому кабелю в стандарте 100Base-FX
  • Оптический порт типа SC
  • Диапазон рабочих температур от -40 до 75 ºC (от -40 до 167 ºF)
  • Защита от тока перегрузки
  • В комплект входит DIN-рейка и крепления для настенного монтажа
  • Блок питания продается отдельно (модель TI-M6024)
  • NDAA / TAA compliant (U.S. and Canada only)
NDAA/TAA Compliant
DISCONTINUED PRODUCT
The TI-F10SC (Version V1) has been discontinued. It has been replaced by the TI-F10SC (Version V2). For a list of discontinued products, click here.

TI-F10SC от TRENDnet - это компактный медиаконвертер 100Base-FX класса IP40 с усиленными компонентами, способными работать в экстремальных промышленных условиях. Он строит сети между зданиями или на больших расстояниях с максимальной длиной сегмента до 2 км (1,2 мили) по многомодовому кабелю в стандарте 100Base-FX. Элементы крепления для монтажа на DIN-рейку и стену входят в комплект. Блок питания продается отдельно: модель TI-M6024.

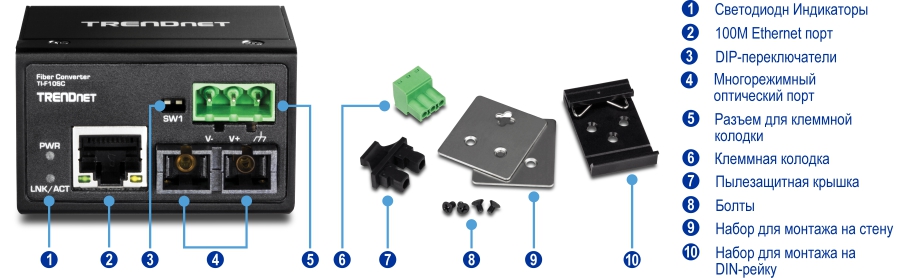

На визуальном изображении показан вид спереди оптоволоконного преобразователя TI-F10SC. Он маркирован пронумерованными компонентами: светодиодными индикаторами, портом Ethernet 100 Мбит/с, DIP-переключателем, двумя многомодовыми оптоволоконными портами и слотом для клеммной колодки. Отдельно на нем указана клеммная колодка, пылезащитный колпачок, винты, комплект для настенного монтажа и крепление на DIN-рейку.

Сетевые порты

1 x порт Ethernet 10/100 Мбит/с и 1 x оптический порт 100Base-FX с разъемом типа SC

Волокно

Увеличение расстояния до 2 км (1,2 мили) по многомодовому кабелю в стандарте 100Base-FX

DIP-переключатели

  • DIP-переключатель 1: Включить/выключить поддержку Link Fault Pass Through (LFP)
  • DIP-переключатель 2: Режим конвертера или режим коммутатора

Монтаж на стену/DIN-рейку

Металлический корпус с классом защиты IP40 укомплектован DIN-рейкой и креплениями для настенного монтажа

Экстремальные температуры

Усиленный конвертер предназначен для работы при температурах от -40 до 75 ºC (от -40 до 167 ºF)

Светодиодные индикаторы

Светодиодные индикаторы подтверждают возможность сетевого соединения

Стандарты
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
Интерфейс устройства
  • 1 х порт 10/100 Мбит/с
  • 1 х порт 100Base-FX (тип SC)
  • 3-контактная клеммная колодка
  • Светодиодные индикаторы
  • Крепление для DIN-рейки
  • Установка на стену
Скорость передачи данных
  • Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс)
  • Fast Ethernet: 100 Мбит/с (полудуплекс), 200 Мбит/с (полный дуплекс)
Особенности
  • Усиленные компоненты способны выдерживать экстремальные температуры
  • Автосогласование
  • Link Fault Pass Through (LFP)
  • Режим конвертера, режим коммутатора
  • Защита от ЭСР 8 кВ или защита от перенапряжения 6 кВ
Волокно
  • Медиа: многомодовый коннектор типа SC
  • Кабель: 62,5 / 125 или 50 / 125 µm
  • Длина волны: 1310 нм
  • Оптическая выходная мощность (дБм): -20 ~ -14
  • Оптическая входная мощность (дБм): -31 ~ 0
  • Бюджет мощности: 7 дБм
  • Расстояние: 2 км
Питание
  • Входная мощность: 12 - 60 В постоянного тока или 18 – 36 В переменного тока
  • Совместимый источник питания: TI-M6024 (продается отдельно)
  • Потребляемая мощность: Макс. 1,92 Вт
Клеммная колодка
  • Вход питания, 3 контакта
  • Диапазон проводов: 0,34 мм^2 до 2,5 мм^2
  • Одножильный провод (AWG): 12-24/14-22
  • Многожильный провод (AWG): 12-24/14-22
  • Крутящий момент: 5 фунт. – дюйм / 0,5 Нм / 0,56 Нм
  • Длина оголенной части провода: 7 - 8 мм
MTBF
  • 510 304 часов
Корпус
  • КОРПУС IP40
  • Крепление для DIN-рейки
  • Установка на стену
  • Точка заземления
  • Защита от ЭСР 8 кВ
  • Защита от перенапряжения 6 кВ
Рабочий диапазон температуры
  • - 40 до 75 °C (-40 до 167 °F)
Рабочая влажность
  • Макс. 95% без конденсата
Размеры
  • 60 x 50 x 35 мм (2,36 x 2 x 1,4 дюйм.)
Вес
  • 88 г (3,1 унц.)
Сертификаты
  • CE
  • FCC
  • Удар (IEC 60068-2-27)
  • Падение (IEC 60068-2-32)
  • Вибрация (IEC 60068-2-6)
Гарантия
  • 3 года ограниченная

Содержимое упаковки
  • TI-F10SC
  • Руководство по быстрой установке
  • Съемная клеммная колодка
  • DIN-рейка и настенный монтажный комплект

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
