Сетевой адаптер 10 Гбит PCIe

TEG-10GECTX (Version v2.0R)

Преобразует разъем PCIe в 10 Гбит Ethernet порт
Поддержка тегирования 802.1Q VLAN
Включает стандартные и низкопрофильные кронштейны
Поддержка Windows®
Соответствует IEEE 802.3an и 802.3bz

DISCONTINUED PRODUCT

The TEG-10GECTX (Version v2.0R) has been discontinued. It has been replaced by the TEG-10GECTX (Version v3.0R). For a list of discontinued products, click here.

Сетевой адаптер 10 Гбит PCIe компании TRENDnet, модель TEG-10GECTX, преобразует свободный слот PCI Express в 10 Гбит Ethernet порт. Адаптер 10 Г PCIe имеет расширенные функции, такие как поддержка jumbo-кадров и тегирования VLAN. Включенные в комплект стандартные и низкопрофильные кронштейны совместимы с настольными компьютерами Windows®.

Иллюстрация сетевого адаптера PCIe с двумя настольными компьютерами, подключенными к сетевому коммутатору, подчеркивающая роль адаптера в обеспечении сетевого подключения.

10 Г порт

Адаптер 10 Г PCIe поддерживает пять скоростей: 10 Гбит/с, 5 Гбит/с, 2,5 Гбит/с, 1 Гбит/с и 100 Мбит/с.

Иллюстрация сетевого туннеля с надписью Jumbo Frame Up to 9KB со значками для музыки, фильмов и изображений, указывающими на передачу данных.

Jumbo-кадр

Посылает большие пакеты или Jumbo-кадры (до 9 КБ), повышая таким образом производительность.

Три компьютера, включая настольный компьютер, сервер и ноутбук, соединены по кругу, что обеспечивает совместимость с различными операционными системами.

Операционные системы

Совместимость с операционными системами Windows и Windows Server.

Диспетчерская с несколькими компьютерными мониторами, расположенными на столах, и несколькими серверными стойками на заднем плане. Настройка включает в себя два выделенных пути с маркировкой 10G, соединяющих серверы с мониторами. Также крупным планом показана сетевая карта с маркировкой TEG-10GECTX, используемая для облегчения этих высокоскоростных соединений.

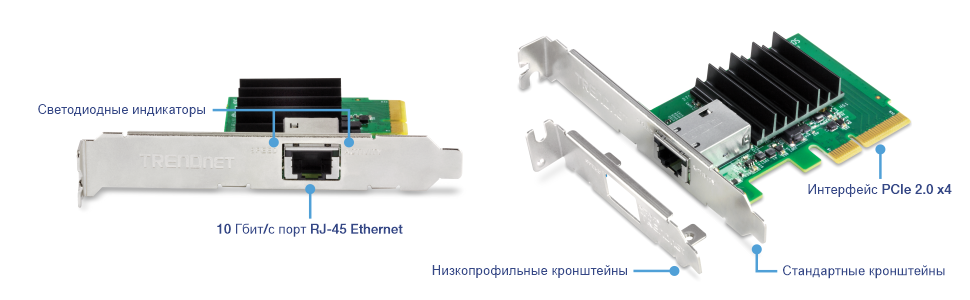

Сетевая карта (NIC) с различными маркированными компонентами. На левой стороне сетевой карты расположены светодиодные индикаторы и слот RJ-45 Ethernet со скоростью 10 Гбит/с. В правой части показаны дополнительные компоненты, в том числе интерфейс PCIe 3.0 x4, стандартный кронштейн и низкопрофильный кронштейн.

10 Г порт

Адаптер 10 Г PCIe поддерживает пять скоростей: 10 Гбит/с, 5 Гбит/с, 2,5 Гбит/с, 1 Гбит/с и 100 Мбит/с

PCI Express

Преобразует разъем PCIe 3.0 x 4 в 10 Гбит Ethernet порт

Поддерживает 2,5/5 Г BASE-T

Спецификация 2,5/5 Г BASE-T (802.3bz) поддерживает скорости 2,5 Г и 5 Г по стандартным кабелям Cat5e на расстояниях до 100 м

Jumbo-кадр

Посылает большие пакеты или Jumbo-кадры (до 9 КБ), повышая таким образом производительность

Поддержка VLAN

Поддержка VLAN на основе тегов IEEE 802.1Q

Кронштейны

Поддерживает большинство установок со стандартными и низкопрофильными кронштейнами

Операционные системы

Совместимость с операционными системами Windows и Windows Server

Светодиодные индикаторы

Светодиодные индикаторы отображают состояние порта, скорость соединения и активность

Стандарты	IEEE 802.3u IEEE 802.3ab IEEE 802.3bz 2.5G/5GBASE-T IEEE 802.3an 10GBASE-T IEEE 802.3ad IEEE 802.1Q
Аппаратный интерфейс	Интерфейс PCIe 3.0 x4 1 x 10 Гбит/с порт RJ-45 Ethernet (поддерживаемые скорости: 10 Гбит/с, 5 Гбит/с, 2,5 Гбит/с, 1 Гбит/с и 100 Мбит/с) Светодиодные индикаторы
Требования к кабелю	10GBASE-T (10 Гбит/с): Витая пара категории Cat6 @ 55 м / 180 фт. (макс.) / Витая пара категории Cat6A или Cat7 @ 100 м / 328 фт. (макс.) 5GBASE-T (5 Гбит/с): Витая пара категории Cat6 @ 100 м / 328 фт. (макс.) 2,5GBASE-T (2,5 Гбит/с): Витая пара категории Cat5e @ 100 м / 328 фт. (макс.) 1000BASE-T (1 Гбит/с): Витая пара категории Cat5e @ 100 м / 328 фт. (макс.) 100BASE-TX (100 Мбит/с): Витая пара категории Cat5 @ 100 м / 328 фт. (макс.)
Совместимость	Windows® 10, 8.1, 7 Windows® Server 2016, 2012, 2012 R2, 2008 R2 VMware® ESXi™ 5.1/5.5/6.5 Microsoft® Hyper-V
Jumbo-кадры	До 9 КБ
Особенности	Поддержка 10GBASE-T (10 Гбит/с) и 2,5 Г / 5GBASE-T (2,5 Гбит/с / 5 Гбит/с) для высокоскоростного сетевого подключения Поддерживает Windows Server VMware® ESXi™ 5.1/5.5/6.5 & Microsoft® Hyper-V поддержка гипервизора для виртуализации
Дополнительная поддержка	802.3ad LACP NIC тиминг Тегирование 802.1Q VLAN Расширяемые сети Microsoft Расширение на стороне приема (RSS) Прерывание, инициируемое сообщением (MSI) Перенос контрольной суммы IP, TCP и UDP Минимизировать перегрузки за счет сокращения трафика системной шины и коэффициента использования процессора.
Питание	Макс. потребление: 6,1 Вт
Рабочая температура	0° – 70° C (32° – 158° F)
Рабочая влажность	Макс. 90% без-конденсата
Сертификаты	CE FCC
Размеры	84 x 63 x 18 мм (3,3 x 2,5 x 0,7 дюйм)
Вес	62г (2,2 унц.)
Гарантия	3 года

Содержимое упаковки

TEG-10GECTX
Руководство по быстрой установке
CD-ROM (Драйвер)
Стандартные и низкопрофильные кронштейны

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
