28-портов Web Smart коммутатор с 24 x Гигабит портов 4 x 10Г SFP портов + слоты

TEG-30284 (Version v1.0R)

24 x Гбит порты и 4 x 10Г SFP порты + слоты для высокоскоростных соединений
Простотой в использовании веб-интерфейс управления
128 Гбит/с коммутирующая способность
802.1Q, динамический GVRP, закрытая и голосовой VLAN
IGMP v1, v2, v3 снупинг
STP, RSTP, и MSTP протоколы остовного дерева
SNMP (v1, v2c, v3), SNMP прерывание, RMON, отображение порта, системный журнал и SMTP оповещение
ACL, фильтрация MAC, DoS, 802.1X / TACACS + контроль сетевого доступа
802.1p / DSCP / поддержка программирования QoS-очереди
Умные вентиляторы снижают потребление энергии и автоматически настраиваются для повышения эффективности

DISCONTINUED PRODUCT

The TEG-30284 (Version v1.0R) has been discontinued. It has been replaced by the TEG-30284 (Version v2.0R). For a list of discontinued products, click here.

28-портовый Web Smart коммутатор с 24 х Гигабит портами и 4 х 10Г SFP порта + слоты, компании TRENDnet's, модель TEG-30284, является экономичным решением для высокоскоростных сетевых восходящих или нисходящих подключений к серверу. Удобный интерфейс управления на базе Web обеспечивает функции для управления трафиком, поиска и устранения неисправностей, контроля доступа и мониторинга, что обеспечивает гибкость объединения сетей в единую сеть SMB.

Штриховой рисунок сетевого коммутатора с облачком с речевым пузырем для управления приборной панелью.

Web Smart управление

Обеспечивает простое в использовании веб-управление с графическим интерфейсом для упрощенной конфигурации коммутатора, предлагает сочетание наиболее часто используемых функций управления SMB для упрощения развертывания.

Схема, показывающая сетевой коммутатор, подключенный к различным протоколам управления сетью. Облако с меткой Сеть подключается к пяти блокам с маркировкой VLAN, IGMP, QoS, RMON и SNMP, которые подключены к расположенному ниже сетевому коммутатору. Коммутатор оснащен несколькими портами Ethernet, что демонстрирует его способность управлять несколькими сетевыми функциями.

Универсальность комбинирования

Управляемые функции включают в себя списки контроля доступа, VLAN, отслеживание сетевого трафика IGMP, резервирование канала, удаленный сетевой мониторинг, SNMP-прерывание и системный журнал для мониторинга и гибкой интеграции сети.

На схеме показаны два сетевых устройства, соединенных друг с другом четырьмя линиями, обозначенными как 10G. К одному из коммутаторов подключены три компьютера.

Высокоскоростной 10Г SFP + порт

Наличие четырех выделенных 10Г SFP портов + слотов для высокоскоростных сетевых восходящих или нисходящих соединений NAS / соединений с сервером, обеспечивающих экономичное решение при добавлении 10Г сетевой мощности к SMB сети.

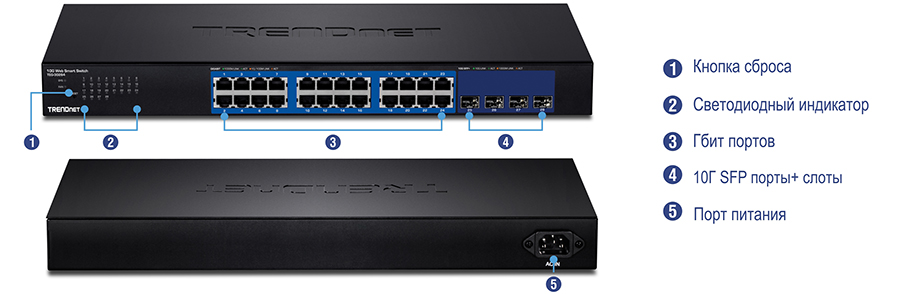

На иллюстрации представлено несколько изображений сетевого коммутатора TEG-30284. На верхнем изображении показан вид спереди с пронумерованными надписями, указывающими на кнопку сброса, светодиодные индикаторы, гигабитные порты и слоты 10G SFP+. На нижнем изображении показан вид сзади с пронумерованной меткой для порта питания.

Конструкция аппаратного обеспечения

Наличие 24 x Гигабит портов 4 x 10Г SFP портов + слоты для высокоскоростных сетевых восходящих или нисходящих соединений с сервером, 1U для установки в стойку.

Технология Smart Fan

Технология Smart Fan уменьшает энергопотребление, регулируя скорость вращения кулеров

Поддержка IPv6

Коммутатор поддерживает конфигурацию IPv6, а также смежные IPv6-сети

Управление трафиком

Широкий выбор конфигураций сетей, совместимых с: 802.3ad агрегация каналов, Асимметричная VLAN, 802.1Q VLAN, Голосовая VLAN, Закрытая VLAN, регулировка полосы пропускания, GVRP, IGMP v1-v3, 802.1p Класс обслуживания (CoS), связующее дерево (STP, RSTP и MSTP), и программирование QoS-очереди.

Диагностика

Сравнительные диаграммы расхода трафика в реальном времени, структурирование ошибок и тест целостнос

Контроль доступа

Такие свойства как ACL, SSL, фильтр MAC-адресов, фильтр портов, DoS-контроль, 802.1X, TACACS+ и RADIUS позволяют осуществлять управление доступом в многоуровневых сетях

Мониторинг

RMON, SNMP, ловушка SNMP и зеркалирование портов позволяют осуществлять углубленный мониторинг

Стандарты	IEEE 802.1d IEEE 802.1p IEEE 802.1Q IEEE 802.1s IEEE 802.1w IEEE 802.1X IEEE 802.1ab IEEE 802.3 IEEE 802.3u IEEE 802.3x IEEE 802.3z IEEE 802.3ae IEEE 802.3ab IEEE 802.3ad IEEE 802.3az
Интерфейс устройства	24 х Гбит портов 4 x 10Г SFP порты+ слоты Светодиодные индикаторы
Скорость передачи данных	Для обычного Ethernet: 10 Мбит/с (полудуплекс), 20 Мбит/с (полный дуплекс) Для скоростного Ethernet: 100 Мбит/с (полудуплекс), 200 Мбит/с (полный дуплекс) Для гигабитного Ethernet: 2000 Мбит/с (полный дуплекс) 10 х Гбит питание по Ethernet: 10Гбит/с (полный дуплекс)
Представление	Коммутационная матрица: 128 Гбит/с RAM-буфер 1,5 Мб Таблица MAC-адресов: 16 тыс. записей Jumbo-кадры: 10 КБ Предотвращение блокировки начала строки Скорость пересылки: 95,2 Мбит (размер пакета 64-байт)
Управление	Графический веб-интерфейс пользователя HTTP/HTTPS (SSL v2/3 TLS) SNMP v1, v2c, v3 RMON v1 Статический одноадресный MAC-адрес Включить/выключить стандарт энергосбережения 802.3az LLDP Виртуальная проверка кабеля IPv6: Протокол обнаружения соседей IPv6, статический IP-адрес IPv6, DHCPv6, автоматическое конфигурирование
MIB	MIB II RFC 1213 Мост MIB RFC 1493 Расширение моста MIB RFC 2674 SNMPv2 MIB RFC 1907 Ethernet-интерфейс MIB RFC 1643 Ethernet-подобный MIB RFC 2863 Группа интерфейсов MIB RFC 2233 Протокол прерываний MIB RFC 1215 RMON MIB RFC 1757, RFC 2819 802.1p MIB RFC 2674 Аутентификация клиента RADIUS MIB RFC 2618 LLDP-MIB IEEE 802.1ab Функция Ping MIB RFC 2925, RFC 4560
Протокол связующего дерева	IEEE 802.1D STP (протокол связующего дерева) IEEE 802.1w RSTP (протокол быстрого связующего дерева) IEEE 802.1s MSTP (протокол множественного связующего дерева)
Агрегирование каналов	Статическое агрегирование каналов Динамический протокол LACP 802.3ad
Качество обслуживания (QoS)	Класс обслуживания 802.1p (CoS) DSCP (поле кода дифференцирования трафика) Управление пропускной способностью на порт Планирование последовательности: Строгий приоритет, циклический взвешенный алгоритм (WRR)
VLAN	Множественные управляемые назначения VLAN Ассиметричная VLAN Маркированная VLAN 802.1Q Динамический GVRP До 256 VLAN груп, диапазон ID 1-4094 Частная VLAN (защищенные порты) Голосовая VLAN (10 уникальных идентификаторов организации, задаваемых пользователем)
Групповая передача	Отслеживание IGMP v1, v2, v3 (для VLAN) Статический групповой адрес До 256 многоадресных значений
Зеркальный порт	RX, TX или оба Один в один Несколько в один
Контроль допуска	Управление доступом в сеть через порт 802.1X, RADIUS, TACACS+ Локальная аутентификации пользователя по телефонной сети Отслеживание DHCP (на VLAN) Обнаружение петель Обнаружение дублирования адресов Доверенный хост Отказ в обслуживании (DoS)
ACL IPv4 L2-L4 и IPv6	MAC-адрес VLAN ID Тип среды (только IPv4) IP-протокол 0-255 TCP/UDP порт 1-65535 802.1p DSCP (только IPv4) IPv6 адрес (только IPv6)
Совместимость	Дополнительное программное обеспечение: Windows® 10, 8.1, 8, 7, Vista, XP, Windows® 2003/2008 Server
Особенности	Высокая скорость 10Г SFP + волоконно-оптический кабель IPv6 Для монтажа в стойку
Питание	Вход: 100 – 240 В пост. тока 50/60 Гц, внутреннее энергоснабжение Потребление: 25 Вт Макс
Вентилятор / Акустика	Количество: 1 Уровень шума: 50 Дб(A) (макс.)
MTBF	450 021 часов
Рабочий диапазон температуры	0 – 50°C (32 - 122°F)
Рабочая влажность	Макс. 90% без конденсата
Размеры	440 x 210 x 44,45 мм (17,3 x 8,27 x 1,75 д) Для монтажа в стойку высотой 1U
Вес	2.64 кг (5,81 фунтов)
Сертификаты	CE FCC UL
Гарантия	3-летняя ограниченная

Содержимое упаковки

TEG-30284
Руководство по быстрой установке
CD-ROM (утилита и инструкция по эксплуатации)
Шнур питания (1,8 м / 6 футов)
Комплект для монтажа в стойке

Все значения скорости приведены только в целях сравнения. Технические характеристики, размер и форма продукта могут быть изменены без предварительного уведомления, а фактический внешний вид продукта может отличаться от описанного в настоящем документе.
