Convertitore Media Industriale SFP per UPoE Gigabit

TI-UF11SFP   (Version v1.0R)

   Select Another Version
  • Temprato IP30 classificato SFP per convertitore Gigabit UPoE
  • La porta SFP alloggia fibre in modalità Singola o Multipla
  • Fino a una distanza di rete di fibra di 40 km con il modulo SFP TI-MGBS40
  • Fornisce fino a 60W per i dispositivi compatibili PoE e PoE+ e UPoE
  • Include montaggi a parete e DIN-rail
  • Intervallo esteso di temperatura da - 40 a 75 °C (da -40 a 167 °F)
  • Protezione dalla corrente di sovraccarico
  • Alimentatore venduto separatamente (modelli: TI-S15052, TI-S15052, TI-S12048)
  • Conforme a NDAA/TAA (solo Stati Uniti e Canada)
NDAA/TAA Compliant

DISCONTINUED PRODUCT

The TI-UF11SFP (Version v1.0R) has been discontinued. It has been replaced by the TI-UF11SFP (Version v2.0R). For a list of discontinued products, click here.

Scheda tecnica

Datasheet (English)
Nome del file: EN_datasheet_TI-UF11SFP_(v1.0R).pdf
Data: 2/1/2019
Dimensioni del file: 2.07 MB
Scarica Email
Datasheet (Français)
Nome del file: FR_datasheet_TI-UF11SFP_(v1.0R).pdf
Data: 9/29/2017
Dimensioni del file: 2.07 MB
Scarica Email
Datasheet (Deutsch)
Nome del file: GE_datasheet_TI-UF11SFP_(v1.0R).pdf
Data: 9/29/2017
Dimensioni del file: 2.07 MB
Scarica Email
Datasheet (Português)
Nome del file: PO_datasheet_TI-UF11SFP_(v1.0R).pdf
Data: 9/29/2017
Dimensioni del file: 2.07 MB
Scarica Email
Datasheet (Español)
Nome del file: SP_datasheet_TI-UF11SFP_(v1.0R).pdf
Data: 9/29/2017
Dimensioni del file: 2.07 MB
Scarica Email
Datasheet (Italiano)
Nome del file: IT_datasheet_TI-UF11SFP_(v1.0R).pdf
Data: 9/29/2017
Dimensioni del file: 2.07 MB
Scarica Email

Guida rapida per l'installazione

Guida rapida per l'installazione (English)
Nome del file: English_TI-F11SFPTI-TI-PF11SFP-TI-UF11SFP(V1.0R)_073021.pdf
Data: 9/17/2021
Dimensioni del file: 3.50 MB
Scarica
Guida rapida per l'installazione (Français)
Nome del file: French_TI-F11SFPTI-TI-PF11SFP-TI-UF11SFP(V1.0R)_073021.pdf
Data: 9/17/2021
Dimensioni del file: 2.74 MB
Scarica
Guida rapida per l'installazione (Deutsch)
Nome del file: German_TI-F11SFPTI-TI-PF11SFP-TI-UF11SFP(V1.0R)_073021.pdf
Data: 9/17/2021
Dimensioni del file: 2.01 MB
Scarica
Guida rapida per l'installazione (Português)
Nome del file: Portuguese_TI-F11SFPTI-TI-PF11SFP-TI-UF11SFP(V1.0R)_073021.pdf
Data: 9/17/2021
Dimensioni del file: 2.02 MB
Scarica
Guida rapida per l'installazione (Español)
Nome del file: Spanish_TI-F11SFPTI-TI-PF11SFP-TI-UF11SFP(V1.0R)_073021.pdf
Data: 9/17/2021
Dimensioni del file: 2.01 MB
Scarica
Guida rapida per l'installazione (Pусский)
Nome del file: Russian_TI-F11SFPTI-TI-PF11SFP-TI-UF11SFP(V1.0R)_073021.pdf
Data: 9/17/2021
Dimensioni del file: 2.00 MB
Scarica
Guida rapida per l'installazione (Italiano)
Nome del file: Italian_TI-F11SFPTI-TI-PF11SFP-TI-UF11SFP(V1.0R)_073021.pdf
Data: 9/17/2021
Dimensioni del file: 2.00 MB
Scarica

Immagine/i del prodotto

PNG Image
Dimensioni del file: : 3.83 MB
Data: : 9/15/2017
Scarica
PNG Image
Dimensioni del file: : 2.52 MB
Data: : 9/15/2017
Scarica
PNG Image
Dimensioni del file: : 2.68 MB
Data: : 9/15/2017
Scarica
PNG Image
Dimensioni del file: : 3.74 MB
Data: : 9/15/2017
Scarica
PNG Image
Dimensioni del file: : 2.70 MB
Data: : 9/15/2017
Scarica
PNG Image
Dimensioni del file: : 3.82 MB
Data: : 9/15/2017
Scarica
PNG Image
Dimensioni del file: : 1.58 MB
Data: : 9/15/2017
Scarica
ROHS compliant Non-Disposable
What PoE standards are supported and should I be concerned about voltage?
The TRENDnet TI-UF11SFP supports 802.3af, 802.3at or 802.3bt draft. Please check detailed product specifications under the Product section of our website. If your device is not standard PoE compliant it will not be compatible with TRENDnet PoE power sourcing equipment. Many non-standard PoE devices ...
What is a PoE budget and how much does this switch have?
Each switch will have a maximum amount of power that can be supplied to powered devices. This is the overall amount of power for the entire switch. Please check detailed product specifications for PoE budget under the Products sections of our website....
How do I make a successful link with my TRENDnet SFP module?
Transmit and Receive connectors will be inverted on the remote side. The fiber will not link if you connect a Transmit and Receive interface to the Transmit and Receive interface on the remote side. TX to RX and RX to TX. ...
How should I configure the dip switches on the fiber converters?
Please refer to the user's guide for dip switch function number. When connecting two fiber converters make sure they are both set to forced mode on the fiber port. If using LLCF or LLR only one side should be enabled. ...
How do I create a link between two points using fiber converters?
To establish a link, both the fiber and copper ports must be connected. Connecting only the fiber cables will not produce a link. Gigabit converters must be connected to Gigabit on the copper side. They will not link to a Fast Ethernet copper port. On the fiber interface, the Transmit and Receive co...
Are TRENDnet fiber converters compatible with third party fiber converters?
While TRENDnet cannot guarantee compatibility with third party hardware, TRENDnet does not employ or implement proprietary mechanisms within our fiber converters. If the third party converter adheres to specifications and also does not use proprietary measures they should be compatible. ...
Can I connect a Gigabit fiber converter to a Fast Ethernet fiber converter?
The fiber connection is not auto-negotiable. You will need to pair a Gigabit fiber converter with a Gigabit fiber converter or a Fast Ethernet fiber converter with a Fast Ethernet fiber converter. ...
Standard
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
  • IEEE 802.3bt draft
Interfaccia dispositivo
  • 1 x porta Gigabit UPoE
  • 1 x slot SFP 100/1000Mbps
  • Morsettiera rimovibile 4 pin
  • Indicatori LED
  • DIP Switch

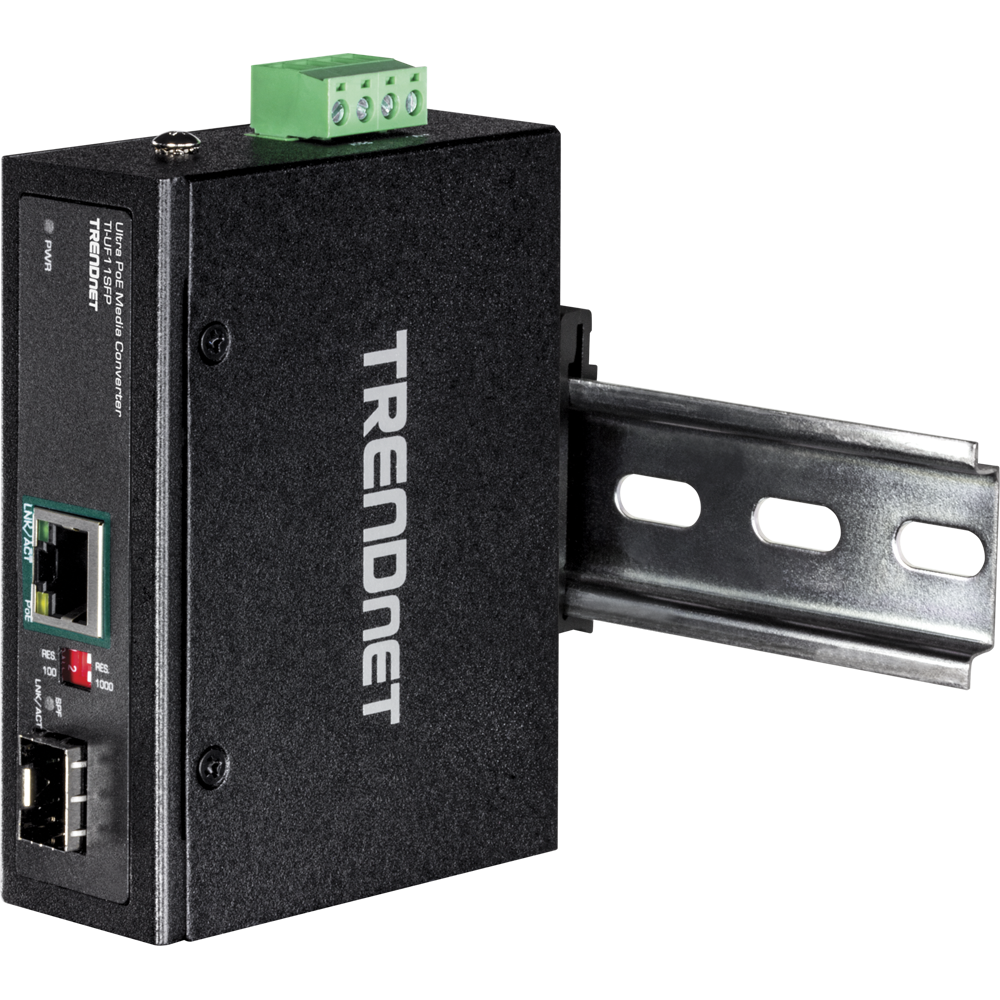

  • Montaggio su guida DIN
  • Montaggio a muro
  • Punto di messa a terra
Velocità trasferimento dei dati
  • Ethernet: 10Mbps (half duplex), 20Mbps (full duplex)
  • Ethernet veloce: 100Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000Mbps (full duplex)
Rendimento
  • Buffer RAM Dati: 1MB
  • Jumbo Frame: 9KB
  • Tabella indirizzi MAC: 2K
Caratteristiche speciali
  • Componenti temprati certificati per temperature estreme
  • Negoziazione automatica
  • Apprendimento indirizzo e aging indirizzo automatici
Alimentazione
  • Ingresso: 48 - 56V CC
  • Alimentatore richiesto: TI-S15052, TI-S15052, TI-S12048 (venduto separatamente)
  • Consumo massimo: 72W
PoE
  • Pin 3, 6, 4, 5 per potenza (+) e pin 1, 2, 7, 8 per potenza (-)
  • Budget di potenza: 60W

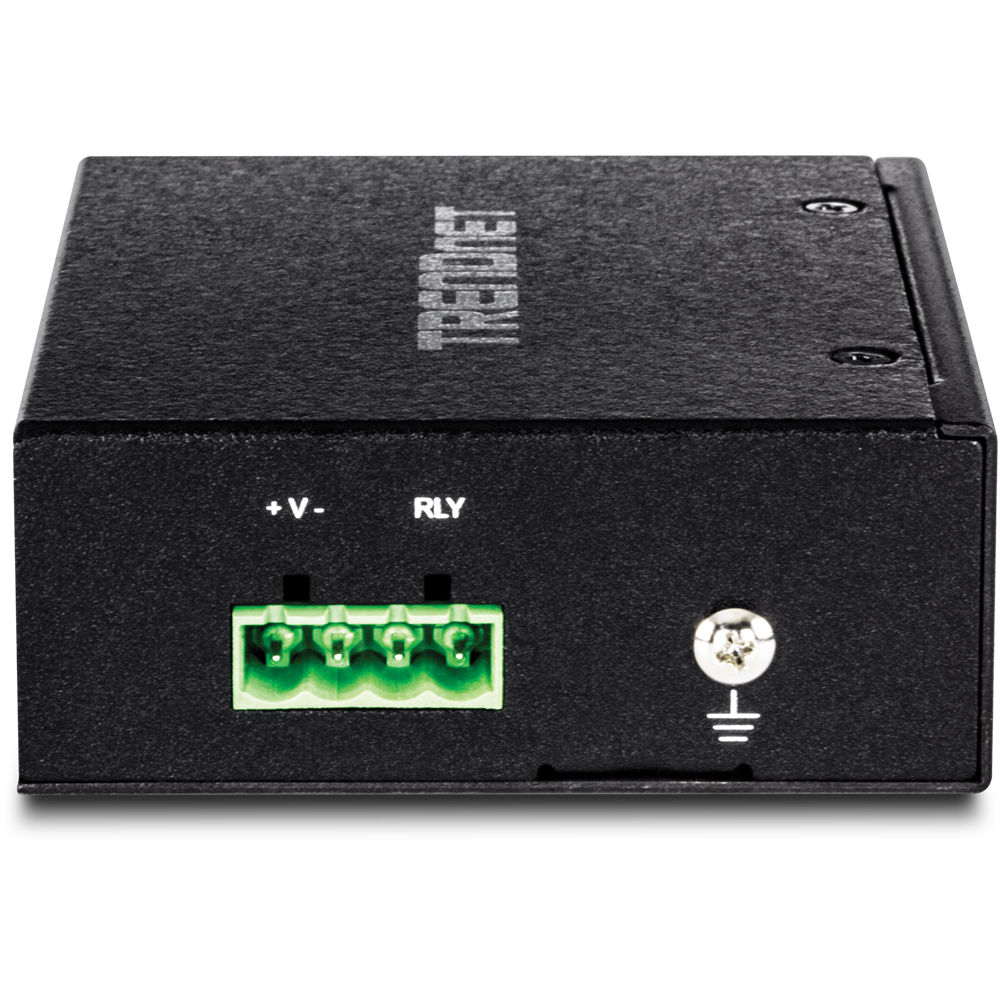

Morsettiera
  • Ingressi alimentazione e relè, 4 pin
  • Gamma filo: da 0,34mm^2 a 2,5mm^2
  • Filo continuo (AWG) 12-24/14-22
  • Filo bloccato (AWG) 12-24/14-22
  • Coppia: 5 lbs. – In / 0,5Nm / 0,56 Nm
  • Lunghezza spelafilo: 7 -8mm
Switch DIP
  • 1: riservato, nessuna funzione
  • 2: velocità impostata SFP a 100Mbps o 1000Mbps
MTBF
  • Ore 510,304
  • Alloggiamento in alluminio IP30

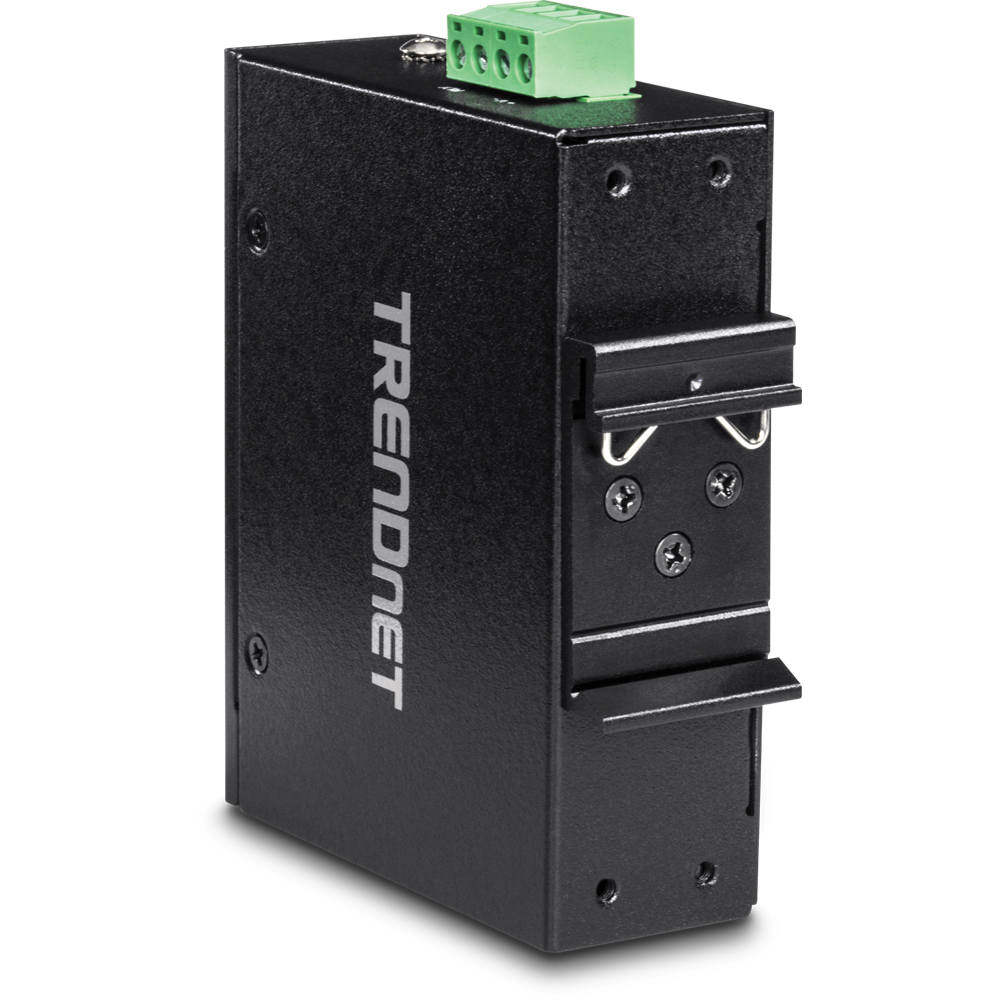

  • Montaggio su guida DIN
  • Montaggio a muro
  • Punto di messa a terra
Temperatura di esercizio
  • -40 – 75°C (-40 – 167°F)
Umidità di esercizio
  • Max. 95 % senza condensa
Dimensioni
  • 103,5 x 81.5 x 32mm (4 x 3,2 x 1,2 pollici))
Peso
  • 153g (5,39 once)
Certificazioni
  • CE
  • FCC
  • Urti (IEC 60068-2-27)
  • Cadute (IEC 60068-2-32)
  • Vibrazioni (IEC 60068-2-6)
  • EN60950-1 (LVD)
Garanzia
  • 3 anni

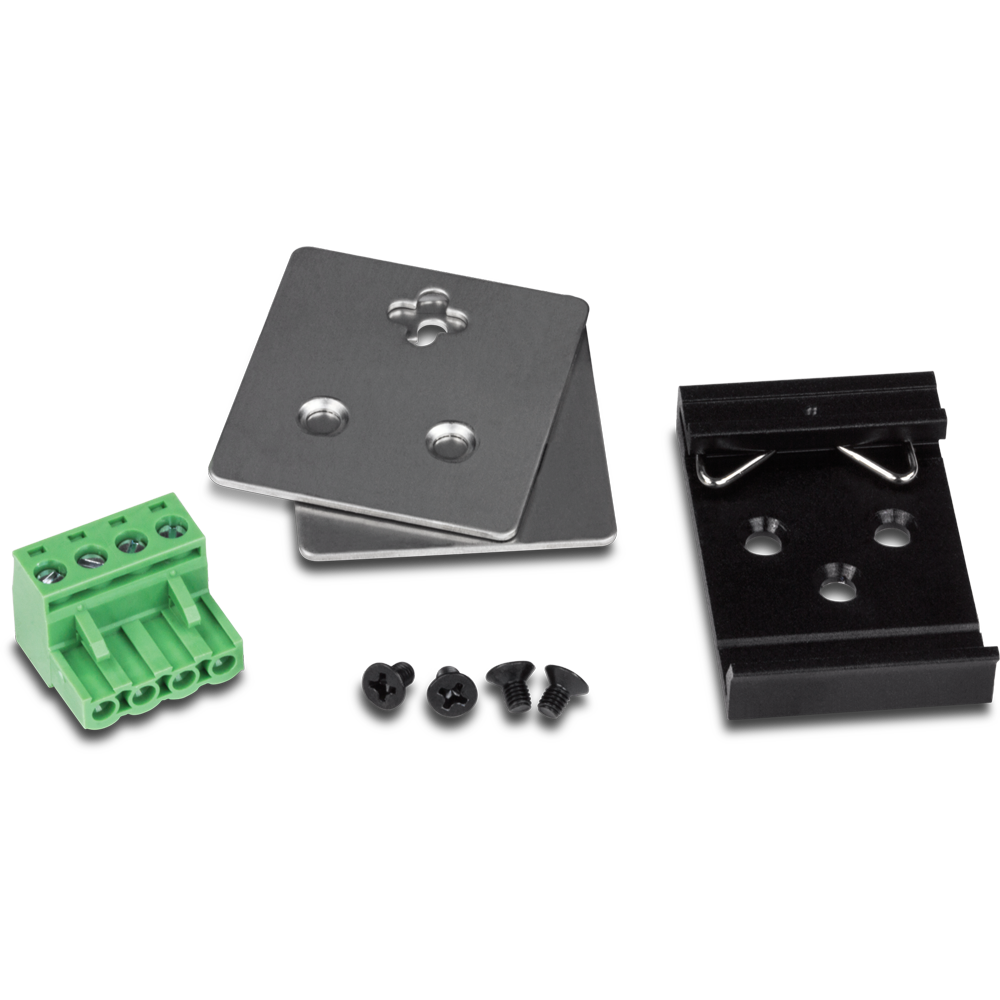

CONTENUTO DELLA CONFEZIONE
  • TI-UF11SFP
  • Guida rapida d'installazione
  • Morsettiera rimovibile
  • Kit di montaggio guida DIN a parete

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
