Switch su guida DIN PoE+ Gigabit Industriale a 8 porte (24 - 56 V)

TI-PG80B (Version v1.0R)

  • 8 x porte PoE+ Gigabit (fino a 30 W)
  • Budget di potenza PoE 120 W a 24 V - 200 W a 48 V
  • Capacità di switching di 16Gbps
  • Switch contenuto in un alloggiamento metallico temprato con grado di protezione IP30
  • Include montaggio su guida DIN e a parete
  • Range di temperatura operativa di -40° – 75°C (-40° – 167°F)
  • Ingressi di alimentazione doppi 24 - 56 V CC per ridondanza
  • Alimentatore venduto separatamente (modelli: TI-S15052, TI-S24052, TI-S12024, TI-S24048)
  • Conforme a NDAA/TAA (solo USA e Canada)
NDAA/TAA Compliant
DISCONTINUED PRODUCT
The TI-PG80B (Version v1.0R) has been discontinued. It has been replaced by the TI-PG80B (Version V2). For a list of discontinued products, click here.

Lo Switch su guida DIN POE+ Gigabit industriale a 8 porte di TRENDnet, modello TI-PG80B, è uno switch industriale a tensione variabile con otto porte PoE+ gigabit e un budget di potenza PoE di 200 W. Gli utenti sono in grado di collegare otto dispositivi PoE+ a questo switch PoE+ a tensione variabile industriale per la connettività ad alta velocità alla rete. Lo switch PoE industriale è munito di un alloggiamento metallico robusto con grado di protezione IP30 e progettato per resistere ad un elevato livello di vibrazioni e urti, e che opera in un ampio intervallo di temperatura variabile da -40° a + 75° C (da -40 ° a + 167° F) ideale per applicazioni industriali. Gli ingressi di alimentazione doppi da 24 - 56 V CC sullo switch industriale a tensione variabile forniscono ridondanza con relè di allarme in caso di interruzione dell'alimentazione.

Un diagramma di rete dello switch di rete a 8 porte, collegato alla telecamera PoE e al dispositivo punto di accesso wireless fino a 200 Watt.

Potenza PoE

Lo switch industriale a tensione variabile PoE è caratterizzato da un budget di potenza PoE+ di 200 W e alimenta fino a otto dispositivi Power over Ethernet con alimentazione PoE+.

Diagramma schematico di uno switch industriale su guida DIN Gigabit PoE+ a 8 porte (24 – 56 V) con ingresso di alimentazione a 24-56 V CC, protezione da sovraccarico e icona di una spia di allarme.

Tolleranza ai guasti

Lo switch industriale a tensione variabile PoE è caratterizzato da doppi ingressi di alimentazione 24 V - 56 V CC per la ridondanza con protezione da sovraccarico di corrente.

Grafico con quattro icone: vibrazione, temperatura, urti e grado di protezione IP30.

Design di tipo industriale

Dotato di un robusto alloggiamento con grado di protezione IP30, resistente ad un elevato grado di vibrazioni e urti; opera in un ampio intervallo di temperature dai -40 °C ai + 75 °C (da - 40 a + 167 °F).

Un diagramma tecnico illustra la configurazione di una rete all'interno di un ambiente industriale. Al centro c'è un dispositivo TI-PG80B, evidenziato da un cerchio blu. Questo dispositivo è collegato a diversi altri componenti tramite linee tratteggiate. A sinistra, un PLC (Programmable Logic Controller) è collegato a una telecamera di sorveglianza. Un altro PLC si trova verso il lato destro del diagramma. Inoltre, nella parte inferiore è collegato un host SCADA (Supervisory Control and Data Acquisition). Lo sfondo mostra un layout dettagliato di un impianto industriale, compresi i macchinari, i nastri trasportatori e la disposizione dei posti a sedere, indicando un sistema complesso e interconnesso.

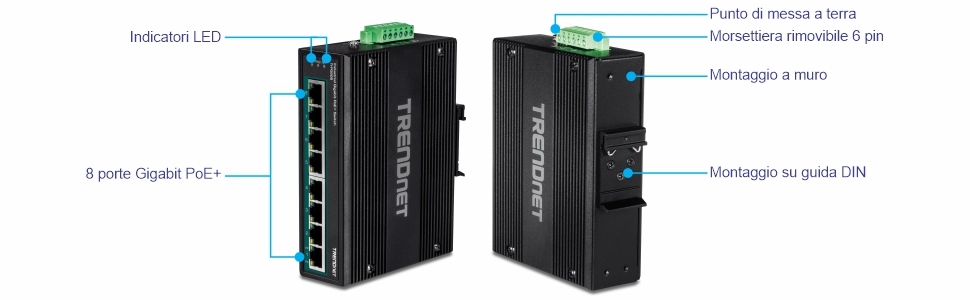

Viste multiple di uno switch industriale Gigabit PoE+ su guida DIN a 8 porte. La vista a sinistra presenta otto porte Gigabit PoE+ allineate verticalmente con indicatori LED. La vista a destra evidenzia diversi componenti, tra cui un punto di messa a terra nella parte superiore, una morsettiera rimovibile a 6 pin adiacente al punto di messa a terra, un supporto a parete sul lato e un supporto su guida DIN sotto il supporto a parete. Progettato per la connettività di rete e la flessibilità di montaggio.

Budget di potenza PoE+

Fornisce fino a 30 W di potenza PoE per porta sullo switch industriale a tensione variabile con un budget di 200 W di potenza PoE

Porte di rete

8 porte Gigabit PoE+

Supporti per montaggio su guida DIN / muro

Alloggiamento metallico con grado di protezione IP30 a guida DIN e minuteria per il montaggio a parete inclusa

Capacità di switching

Capacità di switching di 16Gbps

Alimentazione ridondante

Doppi ingressi di alimentazione a 24 V - 56 V CC con protezione da sovraccarico (alimentatori compatibili per questo switch PoE+ a tensione variabile industriale venduto separatamente, modelli: TI-S15052, TI-S24052, TI-S12024, TI-S24048)

Jumbo Frame

Invio di pacchetti più grandi, o Jumbo Frames (fino a 9 KB), per maggiori prestazioni sullo switch a tensione variabile

Ampio intervallo di temperatura di esercizio

Switch industriale a tensione variabile per una gamma di temperature di esercizio che vanno da - 40 ai + 75 °C (da - 40 ai + 167 °F)

Resistente all'urto e alle vibrazioni

Certificato per urto (EN 60068-2-27), caduta libera (EN 60068-2-32) e vibrazione (EN 60068-2-6)

Punto di messa a terra

Il punto di messa a terra sull'interruttore industriale a tensione variabile protegge le apparecchiature da sovratensioni elettriche esterne

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interfaccia dispositivo
  • 8 porte Gigabit PoE+
  • Morsettiera rimovibile 6 pin
  • Indicatori LED
  • Montaggio su guida DIN
  • Montaggio a muro
  • Punto di messa a terra
Velocità trasferimento dati
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Fast Ethernet: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000 Mbps (full duplex)
Prestazione
  • Buffer RAM Dati: 128KB
  • Switching Fabric: 1.6Gbps
  • Tabella indirizzi MAC: 4K voci
  • Jumbo Frames: 9KB
  • Velocità invio: 11,9 Mpps (dimensione pacchetto 64-byte)
Caratteristiche speciali
  • Componenti temprati classificati per temperature estreme
  • Ingressi di alimentazione doppi
  • Supporta ESD 8kV
Potenza CC
  • Ingresso: 24 - 56V DC
  • Alimentatore compatibile: TI-S15052, TI-S24052, TI-S12024, TI-S24048 (venduto separatamente)
  • Consumo massimo: 5,3 W (senza PoE)
PoE
  • Budget di potenza massima: 200 W a 56 V CC
  • Budget di potenza massima: 120 W a 24 V CC
Morsettiera
  • Ingressi alimentazione ridondante, contatto relè di allarme, 6 pin
  • Gamma filo: da 0,34mm^2 a 2,5mm^2
  • Filo rigido (AWG): 12-24/14-22
  • Filo trefolato (AWG): 12-24/14-22
  • Torsione: 5 lb. – In / 0,5Nm / 0,56 Nm
  • Lunghezza sguainatura filo: 7 – 8mm
Contatto relè di allarme
  • Uscite relè con capacità di alimentazione di 1A, 24V CC
  • Modalità circuito aperto quando sono collegate due fonti di alimentazione
  • Modalità cortocircuito quando è collegata una sola fonte di alimentazione
MTBF
  • 529,765 ore
Involucro
  • Contenitore IP30 in metallo
  • Montaggio su guida DIN
  • Montaggio a muro
  • Punto di messa a terra
Temperatura di esercizio
  • -40° – 75° C (-40° – 167° F)
Umidità di esercizio
  • Max. 90% senza condensa
Dimensioni
  • 142 x 105 x 36mm (5,6 x 4,1 x 1,4 pollici)
Peso
  • 3,89kg (8,5 lbs.)
Certificazioni
  • CE
  • FCC
  • Urti (IEC 60068-2-27)
  • Cadute (IEC 60068-2-32)
  • Vibrazioni (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garanzia
  • 3 ans

CONTENUTO DELLA CONFEZIONE
  • TI-PG80B
  • Guida rapida d'installazione
  • Blocco contatti estraibile
  • Kit montaggio su guida DIN e su muro

Tutti i riferimenti alla velocità sono solo a scopo comparativo. Specifiche, dimensioni e forma del prodotto possono variare senza preavviso, e l’aspetto reale può differire da quanto mostrato.
