Switch DIN-Rail Ultra PoE Gigabit industriale temprato a 6 porte

TI-UPG62 (Version v1.0R)

  • 4 x porte Gigabit Ultra PoE
  • 2 x slot SFP dedicato
  • Budget di potenza 240 watt
  • Capacità di switching di 12 Gbps
  • Switch in metallo temprato con classe di protezione IP30
  • Include montaggi a parete e DIN-rail
  • Range di temperatura di funzionamento estremo, da -40° A 75°C (da -40 a 167°F)
  • Doppi ingressi di alimentazione ridondanti con protezione dalla corrente di sovraccarico
  • Relè di allarme attivato dalla mancanza di alimentazione
  • Alimentatore venduto separatamente (TI-S24048)
DISCONTINUED PRODUCT
The TI-UPG62 (Version v1.0R) has been discontinued. It has been replaced by the TI-UPG62 (Version v2.0R). For a list of discontinued products, click here.

Il TI-UPG62 di TRENDnet è un affidabile switch PoE DIN-rail non gestito IP30 con un alloggiamento temprato per ambienti industriali estremi. Esso offre 4 porte Ultra PoE Gigabit, un budget di potenza PoE di 240 W, due slot dedicati e una capacità di switching di 12 Gbps. Doppi ingressi di alimentazione ridondanti e relè di allame mancanza di alimentazione.

Immagine line art dello switch industriale Gigabit PoE++ su guida DIN a 6 porte TI-UPG62 collegato a due telecamere e a un access point con un budget di alimentazione PoE di 240 watt che fornisce fino a quattro dispositivi Power over Ethernet con alimentazione PoE (15,4 W), PoE+ (30 W) o PoE++ (90 W)

Ultra PoE

Un budget di potenza PoE di 240 watt alimenta fino a quattro dispositivi Power over Ethernet con potenza PoE (15,4 W), PoE+ (30 W) od Ultra PoE (60 W).

Immagine line art dello switch industriale su guida DIN PoE++ Gigabit a 6 porte TI-UPG62 raffigurante più ingressi di alimentazione ridondanti da due fonti di alimentazione esterne e un relè di allarme di uscita in caso di interruzione dell'alimentazione in ingresso.

Tolleranza guasto

Presenta due ingressi di alimentazione ridondanti (Primario e RPS) da fonti di alimentazione esterna e un relè di allarme di uscita per indicare l'evento di mancanza di alimentazione in ingresso.

Immagine line art dello switch industriale su guida DIN PoE++ Gigabit a 6 porte TI-UPG62 raffigurante il grado di protezione IP30 con icone che rappresentano la resistenza a un alto grado di vibrazioni e urti, protezione contro ESD/EMI/sovratensioni e un ampio intervallo di temperature di esercizio

Design temprato di tipo indiustriale

Dotato di un alloggiamento temprato classificato IP30 e concepito per resistere a un livello elevato di vibrazione, urto, protezione da ESD / EMI / sovratensione e funziona con un ampio range di temperatura (- 40 – 75 °C (- 40 - 167 °F)) per ambienti difficili.

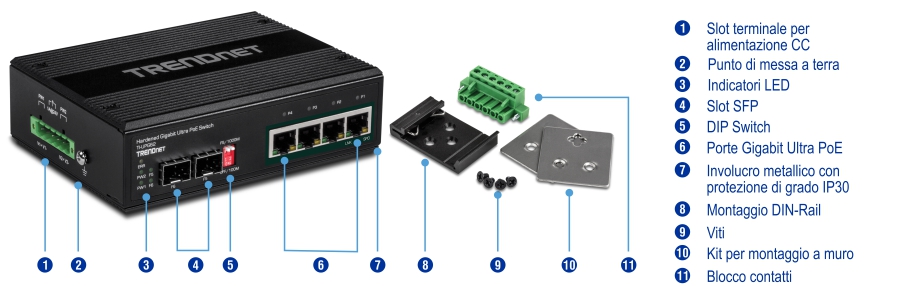

Lo switch Gigabit Ultra PoE rinforzato TRENDnet è mostrato con vari componenti etichettati. Lo switch è dotato di uno slot terminale per l'alimentazione c.c., un punto di messa a terra, indicatori LED, slot SFP, interruttori DIP e porte Gigabit Ultra PoE, il tutto alloggiato in un involucro metallico con grado di protezione IP30. Il diagramma evidenzia anche un montaggio su guida DIN, viti, un kit di montaggio a parete e una morsettiera, con ogni componente chiaramente numerato ed etichettato per una facile identificazione.

Budget di potenza PoE

Un budget di potenza PoE di 240 watt alimenta fino a quattro dispositivi Power over Ethernet con potenza PoE (15,4W), PoE+ (30 W) od Ultra PoE (60 W).

Porte di rete

4 x porte Gigabit Ultra PoE e 2 slot SFP dedicati

Sistemi di montaggio DIN-Rail / a parete

Alloggiamento in metallo classificato IP30 con incluso hardware di montaggio DIN-rail e a parete

Capacità di switching

Capacità di switching di 12 Gbps

Alimentazione ridondante

Doppi ingressi di alimentazione ridondante con protezione dalla corrente di sovraccarico (alimentatori venduti separatamente, modello TI-S24048)

Relè di allarme

Relè di allarme attivato da mancanza di alimentazione dell'alimentazione primaria e/o ridondante

Jumbo Frame

Invia larghi pacchetti o jumbo frame (fino a 9 KB), per una performance aumentata

Classificato per ambienti estremi

Alloggiamento temprato classificato IP30 concepito per resistere a un livello elevato di vibrazione, urto e funziona con un ampio range di temperatura (- 40 – 75 °C (- 40 - 167 °F)) per ambienti difficili.

Conformità elettromagnetica

Conforme con gli standard FCC Parte 15 Sotto-parte B Classe A e CE EN 55022 Classe A

Certificazioni

Certificato per apparecchiatura di tecnologia informatica (ITE) (EN55022/24); Apparecchiatura industriale, scientifica e medica (ISM) (EN55011)

Resistente all'urto e alle vibrazioni

Certificato per urto (IEC 60068-2-27), caduta libera (IEC 60068-2-32), e vibrazione (IEC 60068-2-6)

Punto di messa a terra

Il punto di messa a terra protegge l'apparecchiatura dalle sovratensioni elettriche esterne

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interfaccia dispositivo
  • 4 x porte Gigabit Ultra PoE
  • 2 x slot SFP Gigabit
  • Morsettiera rimovibile 6 pin
  • Indicatori LED
  • Montaggio DIN-Rail
  • Montaggio a muro
  • Punto di messa a terra
Velocità trasferimento dei dati
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Ethernet veloce
  • Gigabit
Rendimento
  • Buffer RAM Dati: 1024 KB
  • Switching Fabric: 12 Gbps
  • Tabella indirizzi MAC ingressi 1 K
  • Jumbo Frame: 9 KB
  • Velocità invio: 8,9 Mpps (dimensione pacchetto 64-byte)
Caratteristiche speciali
  • Componenti temprati certificati per temperature estreme
  • Doppi ingressi di alimentazione ridondante
  • Negoziazione automatica
  • Store automatico e architettura d'avanguardia
  • Apprendimento indirizzo e aging indirizzo automatici
  • Protezione ESD 8KV
Alimentazione CC
  • Ingresso: 48 - 56 V CC
  • Alimentatore compatibile: TI-S24048 (venduto separatamente)
  • Consumo: Max. 5,76 watt (non PD)
PoE
  • PoE: fino a 15,4 watt per porta
  • PoE+
  • Ultra PoE
  • Budget totale PoE
Morsettiera
  • Ingressi alimentazione ridondante, contatto relè di allarme, 6 pin
  • Gamma filo: da 0,34 mm^2 a 2,5 mm^2
  • Filo continuo (AWG)
  • Filo bloccato (AWG)
  • Coppia: 5 lb. – In / 0,5 Nm / 0,56 Nm
  • Lunghezza spelafilo: 7 -8 mm
Dip Switch
  • 1: OFF (porta 5 SFP on, default), ON (porta 5 SFP off)
  • 2: OFF (SFP 1000M, default), ON (SFP 100M)
Contatto Relè di allarme
  • Uscite relè con capacità di alimentazione di 1A, 24V CC
  • Modalità corto circuito quando sono collegate due fonti di alimentazione
  • Modalità circuito aperto quando è collegata una sola fonte di alimentazione
MTBF
  • 304 ore
Alloggiamento
  • Custodia di metallo IP30
  • Montaggio DIN-Rail
  • Wall mount
  • Punto di messa a terra
  • Protezione ESD 8 KV
Operating Temperature
  • - 40 to 75 °C (-40 to 167 °F)
Operating Humidity
  • Max. 95 % non-condensing
Dimensions
  • 143 x 105 x 36 mm (5.6 x 4.1 x 1.4 in.)
Weight
  • 514 g (1.1 lb)
Certifications
  • CE
  • FCC
  • Urto
  • Caduta libera
  • Vibrazione (IEC 60068-2-6)
Warranty
  • 3 anni limitata

CONTENUTO DELLA CONFEZIONE
  • TI-UPG62
  • Quick Installation Guide
  • Morsettiera rimovibile
  • Kit di montaggio DIN-rail e a muro

Tutti i riferimenti relativi alla velocità sono solo a scopo comparativo. Le specifiche, le dimensioni e la forma del prodotto sono soggette a modifiche senza preavviso e l'aspetto effettivo può differire da quello raffigurato nel presente documento.
