Convertitore multimediale industriale,100/1000Base-T per SFP

TI-F11SFP (Version V3)

  • Convertitore temprato classificato IP50 Ethernet da 100/1000Base-T con SFP
  • La porta SFP consente di collegare moduli in fibra a Singola Modalità o Multi-Modalità
  • Fino a 80km di distanze in rete a fibra con il modulo TEG-MGBS80 SFP
  • Range di temperatura operativa di -40° – 75°C (-40° – 167°F)
  • Ingresso di alimentazione 12 - 60 V CC con protezione da sovraccarico di corrente
  • Protezione da sovratensione 6kV RJ45
  • Include montaggi a parete e DIN-rail
  • Alimentatore venduto separatamente (modello: TI-M6024)
  • Conforme a NDAA/TAA (solo USA e Canada)
NDAA/TAA Compliant

Il convertitore multimediale industriale 100/1000Base-T con SFP di TRENDnet, modello TI-F11SFP, è un convertitore multimediale affidabile classificato IP50 con componenti temprati idonei ad ambienti industriali estremi.Gli switch DIP del pannello frontale regolano la Funzione Collegamento Passante Guasto (Link Fault Pass Through) e l'impostazione del dispositivo in modalità switch/converter.

L'illustrazione mostra una fabbrica con tre ciminiere e un tetto a dente di sega accanto a un edificio per uffici con più finestre.

Applicazioni Industriali

Dispositivi di rete per applicazioni manifatturiere, industriali generali, magazzinaggio, sorveglianza e aziendali.

una vista ravvicinata di un interruttore DIP etichettato TI-F11SFP. L'interruttore ha due posizioni, etichettate 1 e 2, con l'interruttore attualmente impostato sulla posizione 1. Le etichette ON e OFF sono posizionate rispettivamente a sinistra e a destra dell'interruttore.

Switch pannello frontale

Gli switch DIP del pannello frontale del convertitore multimediale multimodale industriale permettono di passare rapidamente fra le modalità switch/convertitore e di attivare o disattivare il Link Fault Pass Through (LFPT).

icone di telefono, temperatura, fulmini e IP50.

Design industriale rinforzato

Progettato con un solido alloggiamento classificato IP50, resistenza a un elevato grado di vibrazioni e impatti, protezione da ESD/EMI/sovratensione e operatività in un'ampia gamma di temperature di esercizio comprese tra -40° e 75° C (-40° e 167° F).

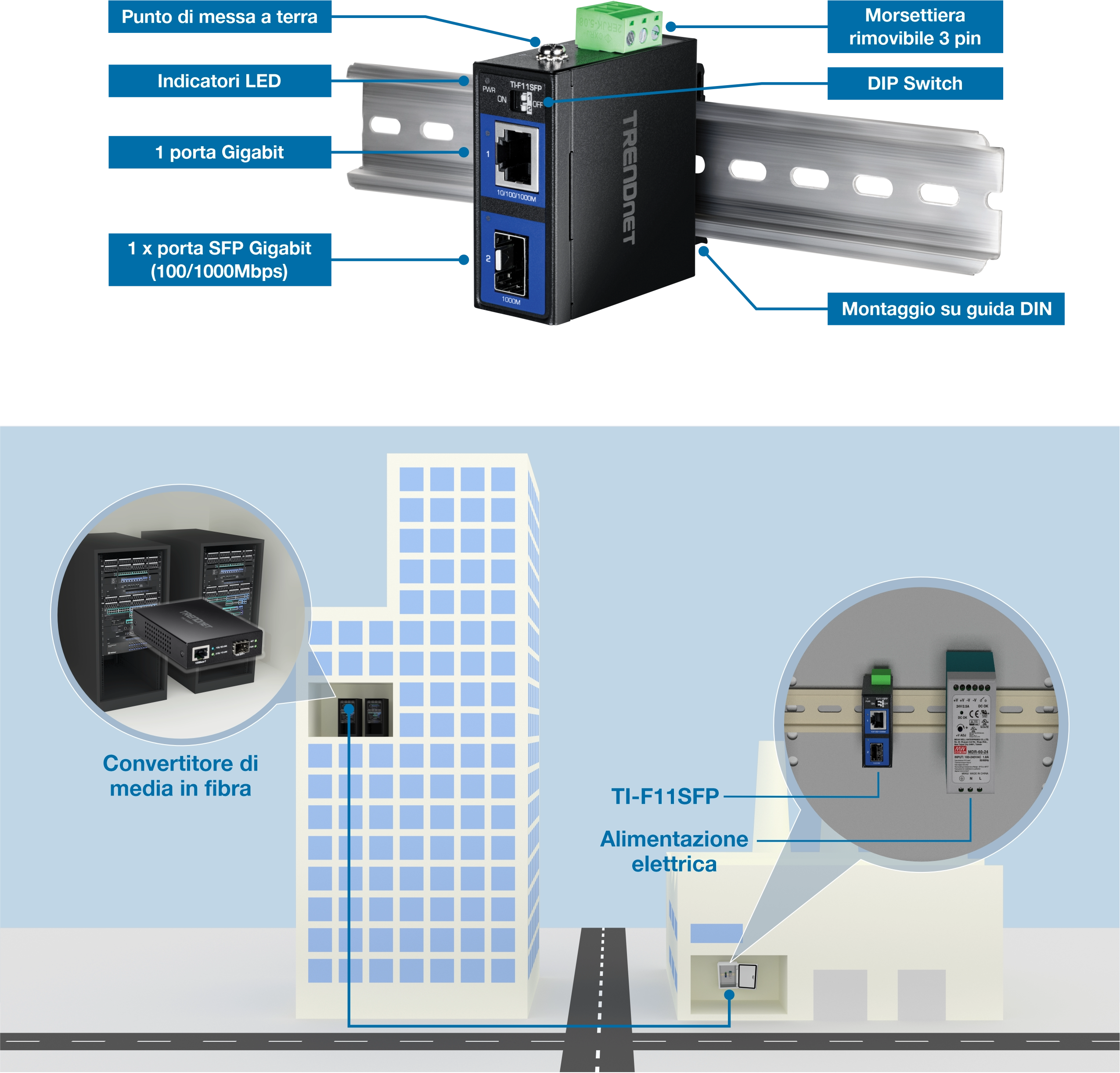

Un dispositivo TRENDnet TI-F11SFP è montato su una guida DIN, dotata di un punto di messa a terra, indicatori LED, una porta Gigabit, una porta SFP Gigabit, una morsettiera rimovibile e un DIP switch. Un diagramma mostra l'installazione del dispositivo in un edificio, collegato a un convertitore multimediale in fibra e a un alimentatore, illustrando il collegamento tra una sala server e il dispositivo in un'altra posizione.

Porte di rete

1 x porta Gigabit Ethernet e 1 x porta SFP

DIP switches

1: Attiva/disattiva l'LFPT (Link Fault Pass Through)
2: Modalità convertitore/modalità switch

temperatura estrema

L'intervallo di temperatura operativa estrema di - -40° - 75° C (-40° - 167° F) permette l'installazione in ambienti industriali caratterizzati da condizioni di caldo o freddo intense.

Supporta SFP

Supporta SFP multi e monomodale

Capacità di switching

Capacità di switching di 4 Gbps

Jumbo Frame

Invia larghi pacchetti o jumbo frame (fino a 16KB), per una performance aumentata.

Compatibilità elettromagnetica

Conforme con gli standard FCC Parte 15 Sotto-parte B Classe A e CE EN 55022 Classe A

Protezione dagli sbalzi

Protezione da sovratensione 6kV Ethernet

Resistente all'urto e alle vibrazioni

Classificato per impatto (IEC 60068-2-27), caduta libera (IEC 60068-2-31) e vibrazione (IEC 60068-2-6)

Compatibilità elettromagnetica

Conforme alle certificazioni industriali EMS ESD (IEC 61000-4-2); Contatto: 6kV, Aria: 8kV; EFT (IEC 61000-4-4): Potenza 2kV, Segnale: 2kV; Sovratensione (IEC 61000-4-5): Potenza: 2kV, Segnale: 2kV

Sistemi di montaggio DIN-Rail/a parete

Alloggiamento in metallo classificato IP50 su guida DIN e ferramenta per il montaggio a parete in dotazione

Punto di messa a terra

Il punto di messa a terra protegge l'apparecchiatura dalle sovratensioni elettriche esterne

Standard
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3z
  • IEEE 802.3x
Interfaccia dispositivo
  • 1 porta Gigabit
  • 1 x porta SFP Gigabit (100/1000Mbps)
  • Morsettiera rimovibile 3 pin
  • Indicatori LED
  • DIP Switch
Velcità di trasferimento dati
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Ethernet veloce: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2Gbps (full duplex)
  • Fibra: 200Mbps (full duplex)
  • Fibra: 2Gbps (full duplex)
Prestazioni
  • Buffer RAM Dati: 64 KB
  • Jumbo Frame: 16 KB
Potenza
  • Ingresso: 12-60V CC
  • Alimentatore compatibile: TI-M6024 (venduto a parte)
  • Consumo massimo: 1,64 W
Morsettiera
  • Blocco contatti 3 pin
  • Gamma filo: 1,5mm^2
  • Filo continuo (AWG): 16-28
  • Filo intrecciato (AWG): 16-28
  • Coppia: 3 lb. – In / 0.2Nm / 0.56Nm
  • Lunghezza spelafilo: 6-7mm
MTBF
  • 4.800.000 ore a 25 °C
DIP Switch
  • 1: On (LFPT attivo – Predefinito), Off (LFPT disattivo)
  • 2: On (Modalità convertitore – Predefinito), Off (Modalità switch)
Involucro
  • Involucro in metallo classificato IP50
  • Montaggio su guida DIN
  • Montaggio a parete
  • Punto di messa a terra
  • Protezione ESD 2kV
  • Protezione RJ45 6kV
Temperatura di funzionamento
  • -40° - 75° C (-40° - 167° F)
Umidità di esercizio
  • Max. 95% senza condensa
Dimensioni
  • 57 x 64 x 25mm (2.24 x 2.52 x 0.98 pollici)
Peso
  • 144g (5.08 oz.)
Certificazioni
  • CE
  • FCC
  • LVD
  • Urti (IEC 60068-2-27)
  • Cadute (IEC 60068-2-32)
  • Vibrazioni (IEC 60068-2-6)
  • IEC 61000-4-2
  • IEC 61000-4-4
  • IEC 61000-4-5
Garanzia
  • 3 anni

CONTENUTO DELLA CONFEZIONE
  • TI-F11SFP
  • Morsettiera rimovibile
  • Kit montaggio su guida DIN / muro

Tutti i riferimenti alla velocità sono solo a scopo comparativo. Specifiche, dimensioni e forma del prodotto possono variare senza preavviso, e l’aspetto reale può differire da quanto mostrato.
