Convertitore industriale in fibra SC monomodale 100Base-FX (30 km, 18,6 mi.)

TI-F10S30 (Version V2)

  • Convertitore da 100Base-T Ethernet a 100Base-FX, con grado di protezione IP50
  • Distanze di networking in fibra fino a 30 km
  • Range di temperatura operativa di -40° – 75°C (-40° – 167°F)
  • Ingresso di alimentazione 12 - 60 V CC con protezione da sovraccarico di corrente
  • Protezione da sovratensione 6kV RJ45
  • Include montaggi a parete e DIN-rail
  • Alimentatore venduto separatamente (modello: TI-M6024)
  • Conforme a NDAA/TAA (solo USA e Canada)
NDAA/TAA Compliant

Il convertitore industriale in fibra SC monomodale 100Base-FX di TRENDnet (30 km, 18,6 mi.), modello TI-F10S30, è un convertitore multimediale di tipo SC monomodale affidabile con grado di protezione IP50 e componenti temprati adatti ad ambienti industriali estremi, che copre distanze fino a 30 km (18,64 mi.). Gli interruttori DIP del pannello frontale controllano il Link Fault Pass Through (LFPT) e l'impostazione del dispositivo in modalità switch/convertitore

Illustrazione 3D di due edifici, uno simile a un impianto industriale con tre ciminiere e un tetto a dente di sega, e l'altro una struttura più alta in stile ufficio con finestre a griglia. Lo sfondo presenta una sfumatura blu che aggiunge profondità.

Applicazioni Industriali

Dispositivi di rete per applicazioni manifatturiere, industriali generali, magazzinaggio, sorveglianza e aziendali.

Vista ravvicinata di un interruttore TI-F10SC con due leve bianche in slot numerati etichettati 1 e 2. La leva dello slot 1 è impostata su ON e la leva dello slot 2 è impostata su OFF. ON è contrassegnato sul lato sinistro e OFF sul lato destro dell'interruttore.

Switch del pannello anteriore

Gli switch DIP del pannello frontale del convertitore multimediale industriale multimodale consentono di passare rapidamente da una modalità all'altra di switch/convertitore e di attivare o disattivare il Link Fault Pass Through (LFPT).

Quattro icone disposte in una griglia 2x2 presentano ciascuna un segno di spunta nell'angolo in alto a destra. In alto a sinistra mostra uno smartphone con linee d'impatto, che indicano la resistenza agli urti. In alto a destra viene visualizzato un termometro, che suggerisce la regolazione della temperatura. In basso a sinistra contiene un fulmine, che rappresenta la protezione elettrica. In basso a destra mostra IP50, che indica la protezione dall'ingresso di polvere.

Design industriale rinforzato

Robusto alloggiamento con grado di protezione IP50, elevata resistenza alle vibrazioni e agli urti e temperatura di esercizio compresa tra -40° e 75° C (-40° e 167° F).

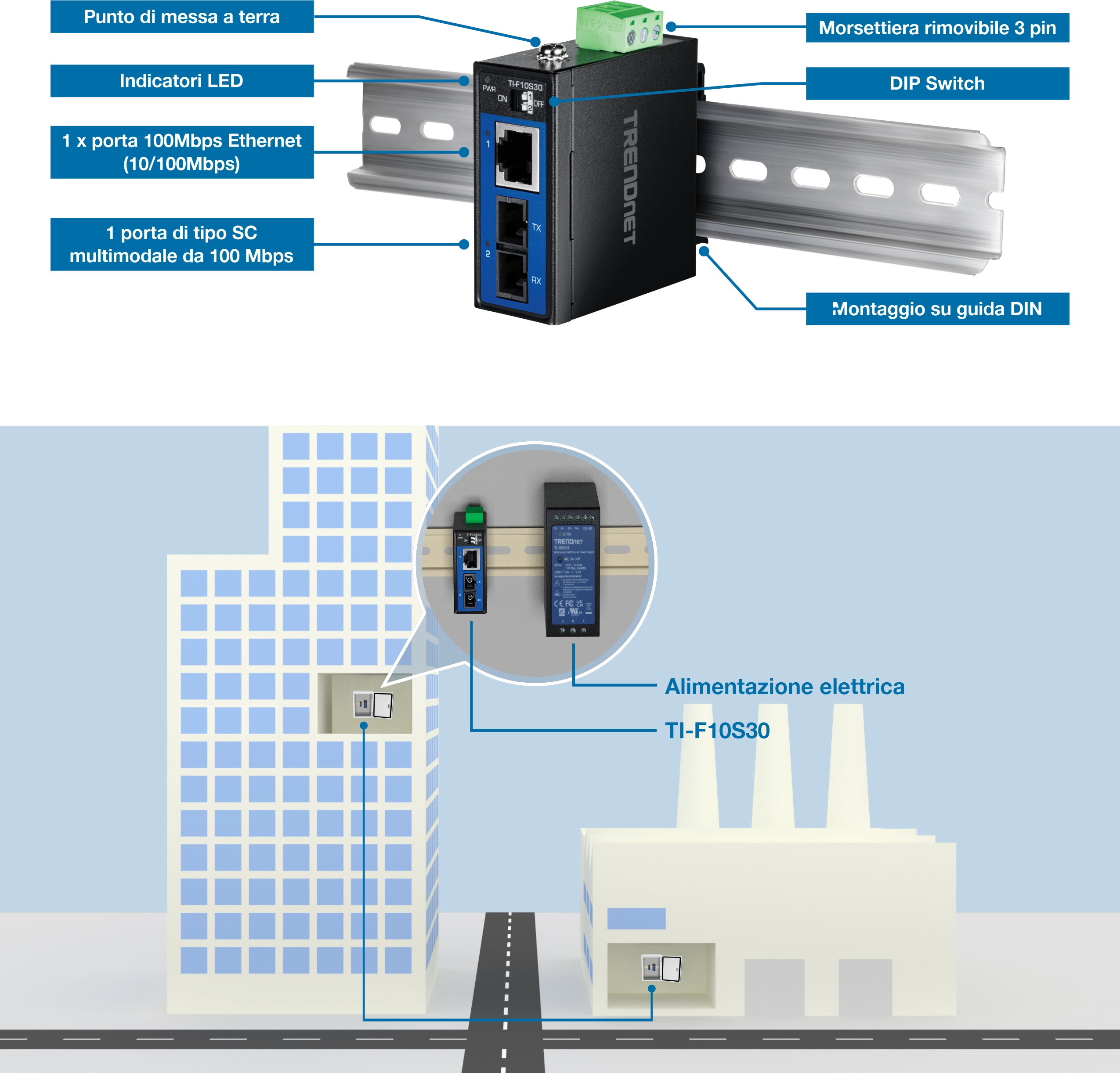

Dispositivo di rete industriale TRENDnet montato su guida DIN con punto di messa a terra etichettato, indicatore LED, porta Ethernet da 100 Mbps, porta di tipo SC monomodale da 100 Mbps, morsettiere rimovibili, interruttori DIP e montaggio su guida DIN. Di seguito, un diagramma mostra un edificio e una fabbrica collegati tramite il dispositivo TI-F10S30 e l'alimentatore.

Porte di rete

1 porta Ethernet da 100 Mbps e 1 porta monomodale di tipo SC

DIP switches

1: LFPT (Link Fault Pass Through) on/off (impostazione predefinita ON) 2: Modalità convertitore e switch on/off (modalità convertitore predefinita)

temperatura estrema

L'intervallo di temperatura operativa estrema di - -40° - 75° C (-40° - 167° F) permette l'installazione in ambienti industriali caratterizzati da condizioni di caldo o freddo intense.

Protezione dagli sbalzi

Protezione da sovratensione 6kV Ethernet

Resistente all'urto e alle vibrazioni

Classificato per impatto (IEC 60068-2-27), caduta libera (IEC 60068-2-31) e vibrazione (IEC 60068-2-6)

Compatibilità elettromagnetica

Conforme alle certificazioni industriali EMS ESD (IEC 61000-4-2); Contatto: 6kV, Aria: 8kV; EFT (IEC 61000-4-4): Potenza 2kV, Segnale: 2kV; Sovratensione (IEC 61000-4-5): Potenza: 2kV, Segnale: 2kV

Sistemi di montaggio DIN-Rail/a parete

Alloggiamento in metallo classificato IP50 su guida DIN e ferramenta per il montaggio a parete in dotazione

Punto di messa a terra

Il punto di messa a terra protegge l'apparecchiatura dalle sovratensioni elettriche esterne

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
Interfaccia del dispositivo
  • 1 x porta 100Mbps Ethernet (10/100Mbps)
  • 1 porta di tipo SC multimodale da 100 Mbps
  • Morsettiera rimovibile 3 pin
  • Indicatori LED
  • DIP Switch
Velcità di trasferimento dati
  • Ethernet: 10Mbps (half duplex), 20Mbps (full duplex)
  • Ethernet veloce: 100Mbps (half duplex), 200Mbps (full duplex)
  • Fibra: 200Mbps (full duplex)
Fibra
  • Modalità singola
  • Tipo SC
  • Lunghezza d'onda: 1310nm
  • Distanza: fino a 30km (18.64 mi.)
DIP Switch
  • 1: LFPT (Link Fault Pass Through) on/off (predefinito ON)
  • 2: Modalità convertitore e switch on/off (modalità convertitore predefinita)
Potenza
  • Ingresso: 12-60V CC
  • Alimentatore compatibile: TI-M6024 (venduto a parte)
  • Consumo massimo: 1,62 W
Morsettiera
  • Blocco contatti 3 pin
  • Range filo: 1.5mm2
  • Filo continuo (AWG): 16-28
  • Filo a treccia (AWG): 16-28
  • Coppia: 3 lb. – In / 0.2Nm / 0.56Nm
  • Lunghezza spelafilo: 6-7mm
MTBF
  • 5,206,779 ore @ 25° C
Involucro
  • Involucro in metallo classificato IP50
  • Montaggio su guida DIN
  • Montaggio a muro
  • Punto di messa a terra
  • Protezione ESD 6 KV
  • Protezione RJ45 6kV
Temperatura di funzionamento
  • -40° - 75° C (-40° - 167° F)
Umidità di funzionamento
  • Max. 95% senza condensa
Dimensioni
  • 60 x 60 x 25mm (2.24 x 2.24 x 0.98 in.)
Peso
  • 144g (5.1 oz.)
Certificazioni
  • CE
  • FCC
  • LVD
  • Urti (IEC 60068-2-27)
  • Cadute (IEC 60068-2-31)
  • Vibrazioni (IEC 60068-2-6)
  • IEC 61000-4-4
  • IEC 61000-4-5
Garanzia
  • 3 anni

CONTENUTO DELLA CONFEZIONE
  • TI-F10S30
  • Morsettiera rimovibile 6 pin
  • Kit montaggio su guida DIN / muro

Tutti i riferimenti alla velocità sono solo a scopo comparativo. Specifiche, dimensioni e forma del prodotto possono variare senza preavviso, e l’aspetto reale può differire da quanto mostrato.
