Switch Industriale per il settore di Movimentazione Ferroviario PoE+ Gigabit M12 EN50155 a 10 porte

TI-XPG102 (Version V1)

  • 8 x porte PoE+ Gigabit M12 (codifica X)
  • 2 x porta Gigabit M12 (codifica X) con funzione Bypass
  • 1 x porta di alimentazione M12 (codifica A)
  • Budget di potenza PoE: 200W a 56V CC / 100W a 24V CC
  • Conforme alla normativa EN 50155 per applicazioni di movimentazione ferroviaria e di materiale rotabile
  • Alloggiamento metallico temprato con grado di protezione IP40
  • Capacità di switching di 20 Gbps
  • Range di temperatura operativa di -40° – 75°C (-40° – 167°F)
  • I cavi M12 sono venduti separatamente (modelli: TI-CD02, TI-CD05, TI-CP02)
  • Alimentatore venduto separatamente (modello: TI-S24052)
  • Conforme a NDAA/TAA (solo USA e Canada)
NDAA/TAA Compliant

Lo switch Industriale per il settore di Movimentazione Ferroviario PoE+ Gigabit M12 EN50155 a 10 porte di TRENDnet, modello TI-XPG102, ha otto porte PoE+ gigabit M12, due porte gigabit M12 e una porta di alimentazione M12 con un budget PoE totale fino a 200W con ingresso a 56VCC. Questo switch Ethernet M12 è dotato di un alloggiamento metallico con grado di classificazione IP40, concepito per resistere a un elevato grado di vibrazioni e impatti, pur operando in un ampio intervallo di temperatura compreso tra -40° e 75° C (-40° e 167° F) ideale per applicazioni industriali EN 50155. Lo switch Ethernet M12 è stato concepito e testato per applicazioni su autobus, treni, automobili e telecomunicazioni.

Immagine dell'interruttore TI-XPG102 che supporta interfacce conformi a EN50155 per treni in movimento e altre applicazioni di materiale rotabile.

Conforme alla normativa EN 50155

Questo switch Ethernet M12 supporta un intervallo di tensione di ingresso tra 24 e 56 V CC, con interfacce M12 per applicazioni su autobus, treni, automobili e altro materiale rotabile.

Immagine del TI-XPG102 con una classificazione IP40 progettato per resistere a vibrazioni e urti, con un ampio intervallo di temperatura di esercizio da -40° a 75° C (-40° a 167° F).

Design di tipo industriale

Provvisto di un alloggiamento metallico con grado di protezione IP40, lo switch M12 è progettato per resistere a vibrazioni e impatti, con un intervallo di temperatura di funzionamento estremo di -40° - 75° C (-40° - 167° F).

Immagine del TI-XPG102 con quattro porte M12 gigabit PoE+ che erogano fino a 30W di potenza PoE+ per porta con un budget totale di potenza di 200W@56V DC.

Power over Ethernet (PoE+)

Otto porte PoE+ gigabit M12 erogano fino a 30 W di potenza PoE+ per porta, con un budget di potenza totale di 200W a 56 V CC.

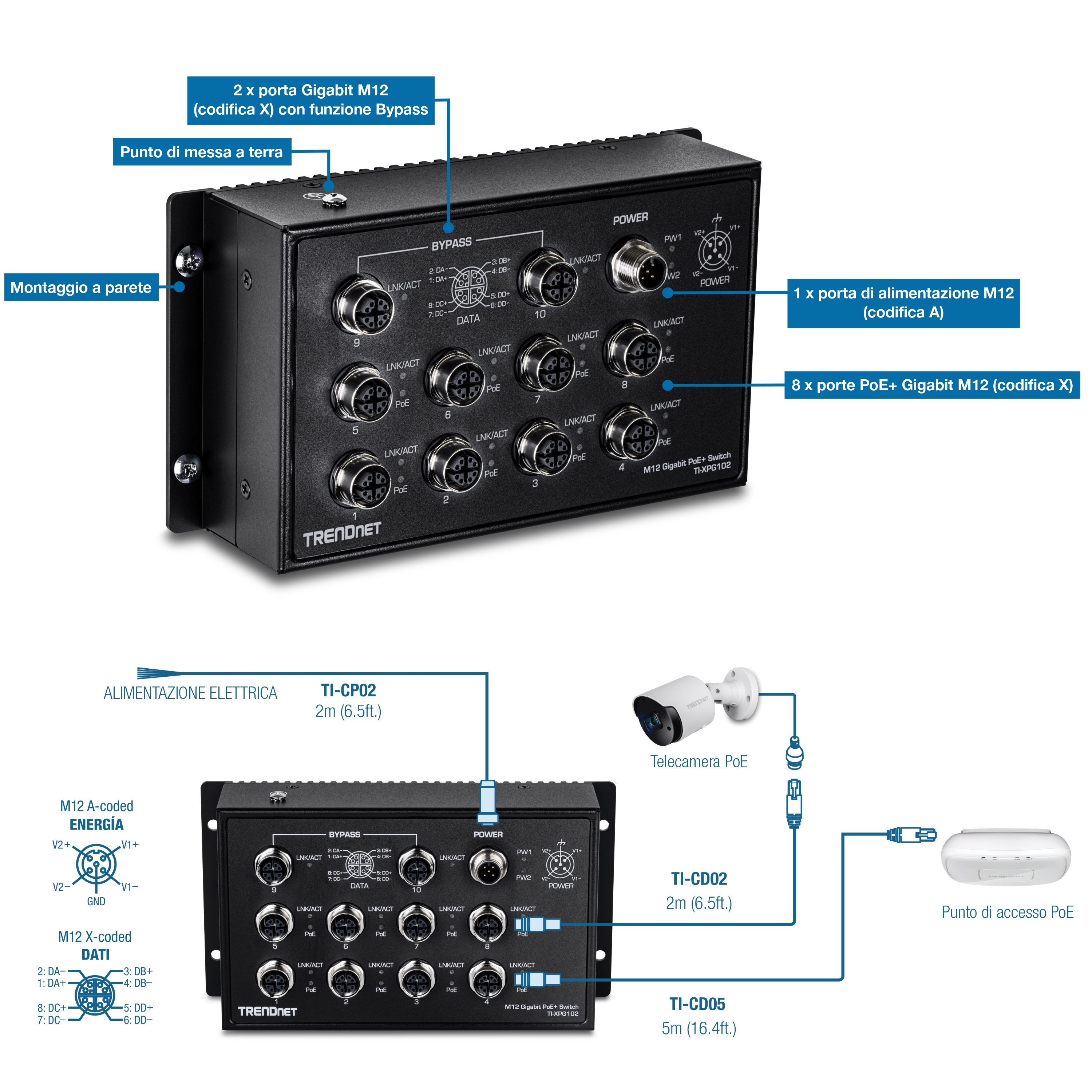

L'immagine mostra uno switch TRENDnet M12 Gigabit PoE+ modello TI-PG102I con più porte e connessioni etichettate per varie funzioni. È dotato di due porte Gigabit M12 X-code con funzione Bypass per mantenere la connettività di rete durante l'interruzione dell'alimentazione e otto porte M12 X-code Gigabit PoE+ per fornire alimentazione ai dispositivi collegati. C'è anche una porta di alimentazione M12 in codice A utilizzata per collegare l'alimentatore, con un punto di messa a terra per la sicurezza elettrica. Sotto l'interruttore, uno schema illustra i collegamenti: l'alimentatore (TI-CP02) collegato tramite un cavo di 2 m fornisce alimentazione all'interruttore; allo switch sono collegati anche una telecamera PoE (TI-CD02) collegata con un cavo da 2 m e un punto di accesso PoE (TI-CD05) collegato con un cavo da 5 m. Le frecce e le etichette sullo schema indicano chiaramente i collegamenti tra lo switch e questi dispositivi, evidenziando la configurazione necessaria per garantire una funzionalità ottimale in un ambiente di rete industriale.

Power over Ethernet (PoE+)

Otto porte PoE+ gigabit M12 su questo switch PoE+ M12 erogano fino a 30 W di potenza PoE+ per porta, con un budget di potenza totale di 200W a 56 V CC.

Conforme alla normativa EN 50155

Questo switch Ethernet industriale EN 50155 è certificato per applicazioni di movimentazione ferroviaria e di materiale rotabile (EN 50155, EN 50121-3 / EN 50121-4)

Intervallo estremo di temperatura

Un intervallo di temperature operative estreme di -40° - 75° C (-40° - 167° F) consente l'installazione in ambienti estremamente caldi o freddi\

Energia

Supporta un intervallo di tensione di ingresso tra 24 e 56 V CC, con interfacce M12 per applicazioni su autobus, treni, automobili e altro materiale rotabile

Resistente all'urto e alle vibrazioni

Classificato per un elevato grado d'impatto (IEC 60068-2-27), caduta libera (IEC 60068-2-32) e vibrazione (IEC 60068-2-6)

montaggio a parete

Design per il montaggio a parete

Capacità di switching

Capacità di switching 20 Gbps

Jumbo Frame

Invia larghi pacchetti o jumbo frame (fino a 9 KB), per una performance aumentata

Conector gpio

Il punto di messa a terra protegge lo switch Ethernet M12 da sovratensioni elettriche esterne

Standards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3ab
  • IEEE 802.3x
  • IEEE 802.3af
  • IEEE 802.3at
Interfaccia dispositivo
  • 8 x porte PoE+ Gigabit M12 (codifica X)
  • 2 x porte Gigabit M12 (codifica X) con funzione Bypass
  • 1 x porta di alimentazione M12 (codifica A)
  • Indicatori LED
  • Montaggio a parete
  • Punto di messa a terra
Velocità trasferimento dati
  • Ethernet: 10 Mbps (half duplex), 20 Mbps (full duplex)
  • Ethernet veloce: 100 Mbps (half duplex), 200 Mbps (full duplex)
  • Gigabit: 2000Mbps (full duplex)
Prestazioni
  • Buffer Dati in RAM: 512KB
  • Switching Fabric: 20Gbps
  • Tabella indirizzi MAC: 8K voci
  • Jumbo Frame: 9 KB
  • Velocità di inoltro: 14,88 Mpps (lunghezza pacchetto 64 byte)
Caratteristiche speciali
  • Componenti temprati certificati per temperature estreme
  • Funzionalità bypass Gigabit
  • Conforme alla movimentazione ferroviaria EN 50155
  • Connessione protetta alla porta M12
  • Apprendimento indirizzo e aging indirizzo automatici
  • Protezione ESD 6 KV
  • Potenziatore di tensione
Alimentazione DC
  • Ingresso ridondante: 24 – 56V CC
  • Consumo massimo: 5,76W (senza PoE)
  • Alimentatore opzionale: TI-S24052 (con protettore di sovratensione)
Budget PoE
  • 200W a 56V CC
  • 100W a 24V CC
MTBF
  • 510,037 ore
Involucro
  • Alloggiamento metallico IP40
  • Montaggio a parete
  • Punto di messa a terra
  • Protezione ESD 6 KV
Operating Temperature
  • -40° – 75° C (-40° – 167° F)
Umidità di esercizio
  • Max. 95% senza condensa
Dimensions
  • 160 x 97 x 50mm (6,3 x 3,8 x 2 pollici)
Peso
  • 884g (31,2 once)
Certificazioni
  • CE
  • FCC
  • IEC EN 60950-1
  • Urto (EN 60068-2-27)
  • Caduta libera (EN 60068-2-32)
  • Vibrazione (EN 60068-2-6)
  • Ferroviario EN 50155 / EN 50121-3
  • Ferroviario EN 50155 / EN 50121-4
Garantía
  • 3 años

CONTENUTO DELLA CONFEZIONE
  • TI-XPG102
  • Guida di installazione rapida
  • Montaggio a parete

Tutti i riferimenti alla velocità sono solo a scopo comparativo. Specifiche, dimensioni e forma del prodotto possono variare senza preavviso, e l’aspetto reale può differire da quanto mostrato.
