4-Kanal HD PoE NVR-Kit

TV-NVR104K (Version v1.0R)

  • Eigenständiger 4-Kanal PoE-Netzwerkvideorekorder
  • Werkseitig installierte 1 TB SATA HDD
  • Enthält zwei TRENDnet TV-IP320PI HD-Kameras für den Außengebrauch
  • Plug-and-Play bis zu vier PoE-Kameras*
  • Unterstützt Videoaufzeichnung bis zu 720p Voll-HD
  • Über 6,5 Tage fortlaufende Aufzeichnung**
  • Unterstützt ONVIF-konforme Netzwerkkamera

IPView Mobile App


Mobile App Compatibility List

Schauen Sie sich Sportlight-Videos an.:

TRENDnet eigenständiges 4-Kanal HD PoE NVR-Kit, Modell TV-NVR104K, bietet eine umfassende Lösung zur Wiedergabe, Speicherung und Verwaltung von Videos mit Plug-and-Play PoE-Kamerainstallation*. Das TV-NVR104K enthält eine werkseitig installierte 1 TB Festplatte und zwei leistungsfähige TV-IP320PI Outdoor 1,3 MP HD PoE IR Netzwerkkameras. Der NVR vernetzt und betreibt bis zu vier PoE-Kameras*, erkennt automatisch TRENDnet-Kameras, zeichnet über 6,5 Tage fortlaufend Video auf** und unterstützt fortgeschrittene Video-Wiedergabe.

All-in-One HD NVR
Der Lieferumfang dieses HD NVR umfasst eine werkseitig installierte 1 TB Festplatte, zwei 720p PoE Outdoor-Kameras, Netzwerkkabel und eine Maus (Monitore separat erhältlich).
Plug, Play, & Power
Der NVR erkennt TRENDnet PoE-Kameras automatisch und versorgt sie mit Strom — verbinden Sie einfach die beiden inbegriffenen 720p Kameras und fügen Sie bis zu zwei weitere TRENDnet PoE-Kameras hinzu.
Intuitive Bedienungsoberfläche
Anwender erleben die Verwaltungsoberfläche als intuitiv und einfach in der Verwendung — navigieren Sie schnell zwischen Live-Ansichtspräferenzen, Aufzeichnungsplänen und fortschrittlichen Wiedergabefunktionen.

TV-NVR104 Hardware
PoE-Ports
Schließen Sie PoE-Netzwerkkameras via Plug-and-Play über die vier PoE- (IEEE 802.3af) Ports an mit einem Gesamt-PoE-Budget von 35 Watt
Festplatte
Werkseitig installierte 1 TB SATA Festplatte
Netzwerkanschluss
Ethernet-Netzwerkanschluss
Bildschirm-Anschlüsse
HDMI- und VGA-Bildschirm-Anschlüsse
Audio-Anschlüsse
Audio-Eingänge und Ausgänge
USB-Ports
Ein USB-Port für die im Lieferumfang enthaltene Maus und ein Port für Konfigurationsbackup und Firmware-Aktualisierung
TV-NVR104 Verwaltung
Fernzugriff
Zugriff auf den NVR über das Internet
Kameraeinrichtung
Automatische Erkennung kompatibler TRENDnet-Kameras*
Live-Ansicht
Einzelkameraansicht und Vier-Felder-Modus mit automatischer Scan-Funktion zu verschiedenen Zeiten
Kameraverwaltung
Für jede Kamera: Verwaltung der Bildschirmanzeige, Bildeinstellungen, Schwenk-/Neige-/Zoom-Funktion, Bewegungserkennung, Privatsphärenmasken, Manipulationserkennung und Videoausfall
Videoaufzeichnung
Aufzeichnen von bis zu 720p Voll-HD Video mit 30 bps in H.264 Kompressionsformat (inbegriffene TV-IP320PI-Kameras zeichnen bis zu 1280 x 960 auf)
Aufzeichnungszeit
(A) 6,5 Tage Aufzeichnungszeit je Kamera: 4 Kameras mit fortlaufender Aufzeichnung in 1280 x 960 mit 30 bps
(B) 8,5 Tage Aufzeichnungszeit je Kamera: 4 Kameras mit fortlaufender Aufzeichnung in 720p mit 30 bps
Geplante Aufzeichnung
Erstellen wöchentlicher Aufzeichnungszeitpläne (fortlaufend oder bei Bewegungserkennung) für jede Kamera; Videos werden überschrieben, wenn die Speicherkapazität erschöpft ist
Fortschrittliche Wiedergabe
Fortschrittliche Wiedergabe archivierter Videos mit Zeitplanansicht und Kalender für schnellen Überblick
Video-Export
Schnelles Exportieren spezifischer Video-Arten über einen bestimmten Zeitraum hinweg
Unterstützt Dynamic DNS
Unterstützt dyn.com und NO-IP.org
IPv6
Unterstützt IPv6
ONVIF
Unterstützt ONVIF-konforme Netzwerkkamera
TV-IP320PI Hardware
Justierbare Halterung
Voll justierbare integrierte Befestigungshalterung bietet Flexibilität bei der Installation
PoE
Power over Ethernet (IEEE 802.3af) spart Installationskosten
Für den Außengebrauch geeignet
Wetterschutzklasse IP66 und Betriebstemperaturbereich von -30 – 60 °C (-22 – 140 °F)
1,3 Megapixel
Aufzeichnung von 1280 x 960 Pixel HD-Video mit 30 bps in H.264 Kompressionsformat
Nachtsicht
Nachtsicht auf bis zu 30 Meter (100 Fuss) in kompletter Dunkelheit
Smart-IR
Optimierte Nachtsicht dank dynamischer Infrarotanpassung
D-WDR
Digital Wide Dynamic Range verbessert Videoqualität bei kontrastreichen Lichtbedingungen
IPv6
Unterstützt IPv6
ONVIF
Unterstützt ONVIF-konforme Netzwerkkamera
  • TV-NVR104 (mit 1 TB HDD)
  • Videoeingang
  • 4 PoE-Kanäle
  • Videoausgang
  • HDMI- und VGA-Monitorausgänge
  • Auflösung: 1920 x 1080 (1080p), 1280 x 1024, 1280 x 720 (720p), 1024 x 758 @ 60Hz
  • Audio
  • Analoger Audioein-/ausgang (2,0 Vp-p, 1kΩ)
  • Speicher
  • Unterstützt eine 3,5 Zoll SATA I/II Festplatte
  • 1TB Festplattenlaufwerk werkseitig installiert. Kann auf 6 TB SATA I/II Festplattenlaufwerk aufgerüstet werden
  • Netzwerkstandards
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3af
  • Geräteschnittstelle
  • 10/100 Mbps Netzwerkport
  • 4 x 10/100 Mbps PoE Kameranetzwerkports
  • 2 x USB 2.0 Ports
  • HDMI-Port
  • VGA-Port
  • Analoger Audioeingang
  • Analoger Audioausgang
  • Stromanschluss
  • LED-Leuchten (Strom, Speicher und Netzwerk)
  • Erdungspunkt
  • Netzwerkprotokoll
  • IPv4, IPv6, UDP, TCP, ICMP, ONVIF v2.2
  • DHCP, NTP, DNS, DDNS, SMTP, FTP
  • HTTP, UPnP, RTSP, RTP, RTCP
  • Leistung
  • Eingang: 100 – 240 V AC, 50/60 Hz, 1,5 A
  • Ausgang: 48 V DC, 1 A
  • Verbrauch: 50 Watt (mit Festplattenlaufwerk und max. PoE PD)
  • 35 Watt PoE Gesamtleistung
  • Betriebstemperatur
  • -10 - 55 °C (14 - 131 °F)
  • Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
  • Zertifizierungen
  • CE
  • FCC
  • Maße
  • 199 x 199 x 47 mm (7,8 x 7,8 x 1,8 Zoll)
  • Gewicht
  • 1,2 kg (2,1 Pfund)
  • Verwaltungsschnittstelle
  • Live-Ansicht: Einzelne Kamera oder Vier-Felder-Sicht
  • Kameraverwaltung*:
  • Bildschirmanzeige: Kameraname, Datum, Woche und Datumsformat
  • Bildqualität: Helligkeit, Kontrast, Sättigung, Farbe, Spiegelung
  • PTZ: Schwenken, Neigen, Zoomen, Fokus, Iris, voreingestellte Punkte, Muster, Cruising, Patrouille
  • Bewegungserkennung: Definition benutzerdefinierter Bewegungserkennungsbereiche, Bewegungsempfindlichkeit und auslösende Kanäle
  • Privatzonenmasken: Definition von benutzerdefinierten Privatzonenmasken
  • Video-Manipulationserkennung: Auslösung von Aktionen, wenn sich das Sichtfeld plötzlich verdunkelt
  • Videoausfallerkennung: Auslösung von Aktionen, wenn das Video ausfällt
  • Aufzeichnung nach Zeitplan: Laufende Aufzeichnung und Aufzeichnung bei Bewegungserkennung
  • Videoaufzeichnung: Aufzeichnung bis zu 720p Voll-HD Video
  • Aufzeichnungszeit*: (A) 6,5 Tage Aufzeichnung pro Kamera: 4 Kameras fortlaufende Aufzeichnung bei 1280 x 960 und 30 bps; (B) 8,5 Tage Aufzeichnung pro Kamera: 4 Kameras mit fortlaufender Aufzeichnung bei 720p und 30 bps
  • Feiertagszeitplan für benutzerdefinierte Aufzeichnungszeitpläne an Feiertagen.
  • Fortschrittliche Wiedergabe: Wiedergabe mehrere Kanäle gleichzeitig und Durchsuchen von Videoaufzeichnungen nachbestimmten Ereignissen oder nach Markierung
  • Video-Export: Markieren, Schneiden und Exportieren von Videoclips
  • Festplatte: Verschlüsselte Festplattenformatierung, S.M.A.R.T. Festplattenüberwachung und -test, Entdecken fehlerhafter Sektoren, Zuteilung von Speicherquoten zu den einzelnen Videokanälen, Wiederverwendung von altem Aufzeichnungsplatz oder Email an den Administrator mit der Benachrichtigung, dass die Festplatte voll ist
  • USB externe Speicherung: Firmware-Upgrade, Import-/Export-Konfigurationsdatei und Protokolle, Exportieren von aufgezeichneten Videodateien, Suchen und Wiedergabe von Videos direkt in externem Speicher
  • Lokale Live-View-Einstellungen: Definition von Bildschirm-Layout und Reihenfolge, in der die Kanäle angezeigt werden
  • Benachrichtigungen: Speicher voll, Speicherfehler, Netzwerkverbindung getrennt, IP-Konflikt, illegaler Login, und besondere Vorfälle bei der Aufzeichnung
  • Unterstützte dynamische DNS-Dienste: Dyn.com und NO-IP.com
  • Verwaltungseinstellung: Maximal 32 Benutzerkonten
  • Verkehrstabelle und Statistiken für Netzwerkverwaltung
  • Unterstützt IPv6
  • Unterstützt ONVIF-konforme Netzwerkkamera
  • Fernansicht und -verwaltung
  • Benutzerschnittstelle kompatibel mit Internet Explorer® 9.0 oder höher, Safari® 4.0 oder höher
  • TV-IP320PI
  • Objektiv
  • Brennweite: 4 mm
  • Schärfentiefe: 20 cm +
  • Blende: F2.0
  • Platinen-Objektiv
  • Sensor: 1/3 Zoll CMOS
  • Blickwinkel
  • Horizontal: 70°
  • Vertikal: 52°
  • Diagonal: 89°
  • Zoom
  • Benutzerdefiniertes digitales Zoom-Fenster
  • Mindestbeleuchtung
  • IR aus: 0,01 lux
  • IR ein: 0 lux
  • 30 Meter IR-Beleuchtungsentfernung
  • Smart IR
  • Video
  • D-WDR: Skala 0-100
  • Verschlussgeschwindigkeit: 1/3 - 1/10,000
  • H.264: 1280 x 960 bis zu 30 bps
  • MJPEG: 704 x 480 bis zu 30 bps
  • Hardware-Standards
  • IEEE 802.1X
  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • IEEE 802.3af
  • Geräteschnittstelle
  • 10/100 Mbps PoE Port
  • Stromanschluss (für nicht-PoE-Installation, Netzadapter separat erhältlich (12VDC1A))
  • Erdungspunkt
  • Integrierte Befestigungsplatte mit Gelenk
  • Rückstelltaste
  • Gehäuse
  • Wetterschutzklasse: IP66
  • Netzwerkprotokoll
  • IPv4, IPv6, UDP, TCP, ICMP, ONVIF v2.2
  • DHCP, NTP, DNS, DDNS, SMTP, FTP, SNMP (v1, v2c, v3)
  • NFS, SMB/CIFS
  • HTTP, HTTPS
  • PPPoE
  • UPnP, Bonjour, RTSP, RTP, RTCP, SSL
  • Betriebstemperatur
  • -30 - 60 °C (-22 - 140 °F)
  • Betriebsfeuchtigkeit
  • Max. 95% nicht-kondensierend
  • Zertifizierungen
  • CE
  • FCC
  • UL 60950
  • Maße
  • 60 x 60 x 152 mm (2,4 x 2,4 x 6,2 Zoll)
  • Gewicht
  • 375 g (13,2 Unzen)
  • Leistung
  • Eingang: PoE (802.3af)
  • Verbrauch: 7 Watt max.
  • Optionale Stromversorgung (separat erhältlich)
  • Ausgangsleistung: 12 V DC 1 A
  • 5,5 mm Hohlstecker
  • TRENDnet Netzadapter, Modell 12VDC1A, separat erhältlich
  • Verwaltungsschnittstelle
  • Unterstützt mehrere Sprachen: Englisch, Französisch, Deutsch, Russisch und Spanisch
  • IP-Adressfilter
  • QoS Verkehrspriorisierung
  • Zeit-, Datum- und Textstempel
  • Bildeinstellungen: Helligkeit, Kontrast, Sättigung, Schärfe, Smart IR, Belichtungszeit (1/3 – 1/100,000), Schaltzeit, Spiegel, Umkehrung, D-WDR, Gegenlichtkompensation, Weißabgleich, digitale Rauschreduzierung
  • D-WDR verbessert die Videoqualität bei kontrastreichem Tageslicht
  • 3D Digitale Rauschreduzierung sorgt für bessere Qualität der Nachtsicht
  • Geplante Aufzeichnung: Fortlaufend und bei Bewegungserkennung
  • Videospeicher: Speichern auf Computer, NAS, SMB/CIFS Share oder durch Software
  • Bewegungserkennungsfelder: Definition von Bewegungserkennungsbereichen, Bewegungsempfindlichkeit und dynamische Bewegungsanalyse
  • Privatzonenmasken: Benutzerdefinierte Privatzonenmasken
  • Video-Manipulationserkennung: Emailbenachrichtigung, wenn sich das Sichtfeld plötzlich verdunkelt
  • Video-Wiedergabeschnittstelle: Wiedergabe aufgezeichneter Videos aus Fernspeicher
  • Video-Wiedergabe im Browser: Fortschrittliche Wiedergabefunktion mit visueller Zeitleiste zeigt Bewegungserkennung und geplante Aufzeichnungen an
  • Benachrichtigungen: Speicher voll, Speicherfehler und ungültige Anmeldung
  • Momentaufnahme: Momentaufnahme in Echtzeit, Bewegungserkennung mit Zeitplan, Manipulationserkennung mit Zeitplan
  • Unterstützte dynamische DNS-Dienste: dyn.com und No-IP.com
  • Verwaltungseinstellung: Maximal 32 Benutzerkonten
  • Unterstützt Fernverwaltung
  • Kompatibilität: Internet Explorer® 9.0 oder höher, Safari® 4.0 oder höher
  • Garantie
  • TV-NVR104: 2 Jahre begrenzt
  • TV-IP320PI: 3 Jahre begrenzt

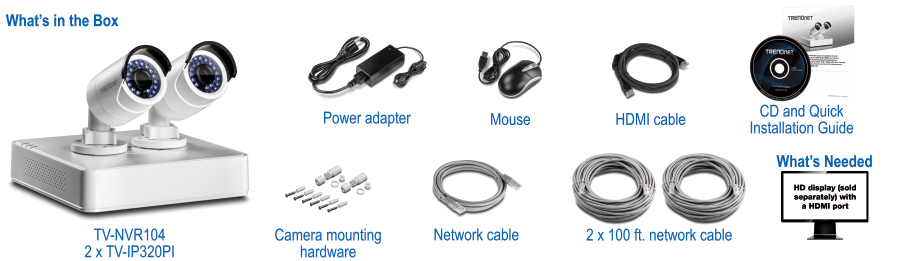

Packungsinhalt

  • TV-NVR104 Netzwerkvideorekorder mit vorinstalliertem 1 TB HDD
  • 2 x TV-IP320PI 720p Netzwerkkameras
  • Mehrsprachige Schnellinstallationsanleitung
  • CD-ROM (Benutzerhandbuch)
  • 2 x Netzwerkkabel (30 m/100 Fuß)
  • 1 x Netzwerkkabel (1,8 m/6 Fuß)
  • 1 x HDMI-Kabel (1,8 m/6 Fuß)
  • Netzadapter (48V DC, 1A)
  •
    *Die Eigenschaften beziehen sich ausschließlich auf integrierte Kameras. Eine ausführliche Kameraliste finden Sie auf http://www.trendnet.com/products/nvr-solutions
    **6,5 Tage fortlaufende Videoaufzeichnung je Kamera bei Aufzeichnung von 4 Kameras mit 1280 x 960 zu 30 fps und Einstellung auf mittlere VBR
    TRENDnet Camera Sample TV-IP320PI

    DIY Video: Predicting Camera Viewing Field Sizes

    DIY: Camera Mounting Tips

    TRENDnetView App (Apple® and Android®)

    DIY: Using PoE Technology to Install IP Cameras

    Indoor / Outdoor 1.3 MP HD PoE IR Netzwerkkamera
    TV-IP320PI (Version: v1.0R)
    • 1.3 Megapixel HD Auflösung
    • Kompaktes Gehäuse mit Wetterschutzklasse IP66
    • Nachtsicht auf bis zu 30 Metern (100 Fuss)
    • Einsparen von Installationskosten durch Power over Ethernet (PoE)
    • Programmieren von Aufzeichnung nach Bewegungserkennung und Emailbenachrichtigung
    • Digital Wide Dynamic Range (D-WDR) Bildkontrastausgleich
    • Unterstützt ONVIF und IPv6

    Indoor / Outdoor 1,3 MP HD PoE IR Netzwerkkamera (Doppelpack)
    TV-IP320PI2K (Version: v1.0R)
    • Enthält 2 TV-IP320PI Kameras
    • 1,3 Megapixel HD Auflösung
    • Kompaktes Gehäuse mit Wetterschutzklasse IP66
    • Nachtsicht auf bis zu 30 Meter (100 Fuss)
    • Einsparen von Installationskosten durch Power over Ethernet (PoE)
    • Programmieren von Aufzeichnung nach Bewegungserkennung und Emailbenachrichtigung
    • Unterstützt ONVIF und IPv6

    Indoor / Outdoor 1,3 MP HD PoE IR Kuppel-Netzwerkkamera
    TV-IP321PI (Version: v1.0R)
    • 1,3 Megapixel HD Auflösung
    • Kompaktes Gehäuse mit Wetterschutzklasse IP66
    • Nachtsicht auf bis zu 25 Metern (82 Fuss)
    • Einsparen von Installationskosten durch Power over Ethernet (PoE)
    • Programmieren von Aufzeichnung nach Bewegungserkennung und Emailbenachrichtigung
    • Manipulationssicheres Gehäuse
    • Digital Wide Dynamic Range (D-WDR) Bildkontrastausgleich
    • Unterstützt ONVIF und IPv6

    Indoor / Outdoor 1,3 MP HD Wi-Fi IR Netzwerkkamera
    TV-IP322WI (Version: v1.0R)
    • 1,3 Megapixel HD Auflösung (960p)
    • Anschluss an Wi-Fi N oder PoE Netzwerk
    • Kompaktes Gehäuse mit Wetterschutzklasse IP66
    • Nachtsicht auf bis zu 30 Meter (100 Fuß)
    • Programmierung von Aufzeichnung bei Bewegungserkennung und Emailbenachrichtigungen
    • MicroSD Kartenschlitz (bis zu 64 GB)
    • Digital Wide Dynamic Range Bildkontrastausgleich
    • Unterstützt ONVIF und IPv6

    Outdoor 2 MP Full HD 1080p PoE+ IR Mini Speed Dome Netzwerkkamera
    TV-IP430PI (Version: v1.0R)
    • 1080p Voll-HD 2MP Auflösung
    • 4-facher optischer Zoom, 16-facher digitaler Zoom und Autofokus
    • Nachtsicht auf bis zu 30 Meter (100 Fuss)
    • IP66 Wetterschutzklasse für den Außengebrauch
    • Kontinuierliches 360° Schwenken/Neigen/Zoomen
    • Digital WDR optimiert die Qualität bei starken Lichtkontrasten
    • Kostenlose, professionelle Verwaltungssoftware und mobile App
    • Separate Halterung zur Anbringung erforderlich —TV-HC400, TV-HW400, TV-HP400 oder TV-HN400

    2 MP 1080p Voll-HD PoE Tag- / Nacht-Kuppelnetzwerkkamera für den Außengebrauch
    TV-IP342PI (Version: v1.0R)
    • Justierbare, fest ausgerichtete Kuppelnetzwerkkamera
    • Manueller 3x optischer Zoom bietet Flexibilität bei der Installation
    • Sichtweite bei Nacht bis zu 15 Metern (50 fuss)
    • Voll-HD 1080p Auflösung
    • Outdoor IP66 Gehäuse
    • Stromversorgung Über Ethernet Senkt Installationskosten
    • Programmierung von Aufzeichnung nach Bewegungserkennung und Emailbenachrichtigungen
    • Freies beweglicher app
